16. Bản vẽ chi tiết thang lan can sắt tay vịn gỗ miễn phí

Bản vẽ chi tiết cầu thang lan can sắt tay vịn gỗ - Đơn giản mà tinh tế

Bản vẽ chi tiết này là tài liệu tham khảo lý tưởng cho các kiến trúc sư và nhà thầu, đặc biệt là những ai đang tìm kiếm một giải pháp cầu thang vừa hiện đại, chắc chắn, lại vừa tiết kiệm chi phí. Đây là một mẫu thiết kế phổ biến, dễ dàng áp dụng cho nhiều loại hình công trình từ nhà ở dân dụng đến văn phòng.

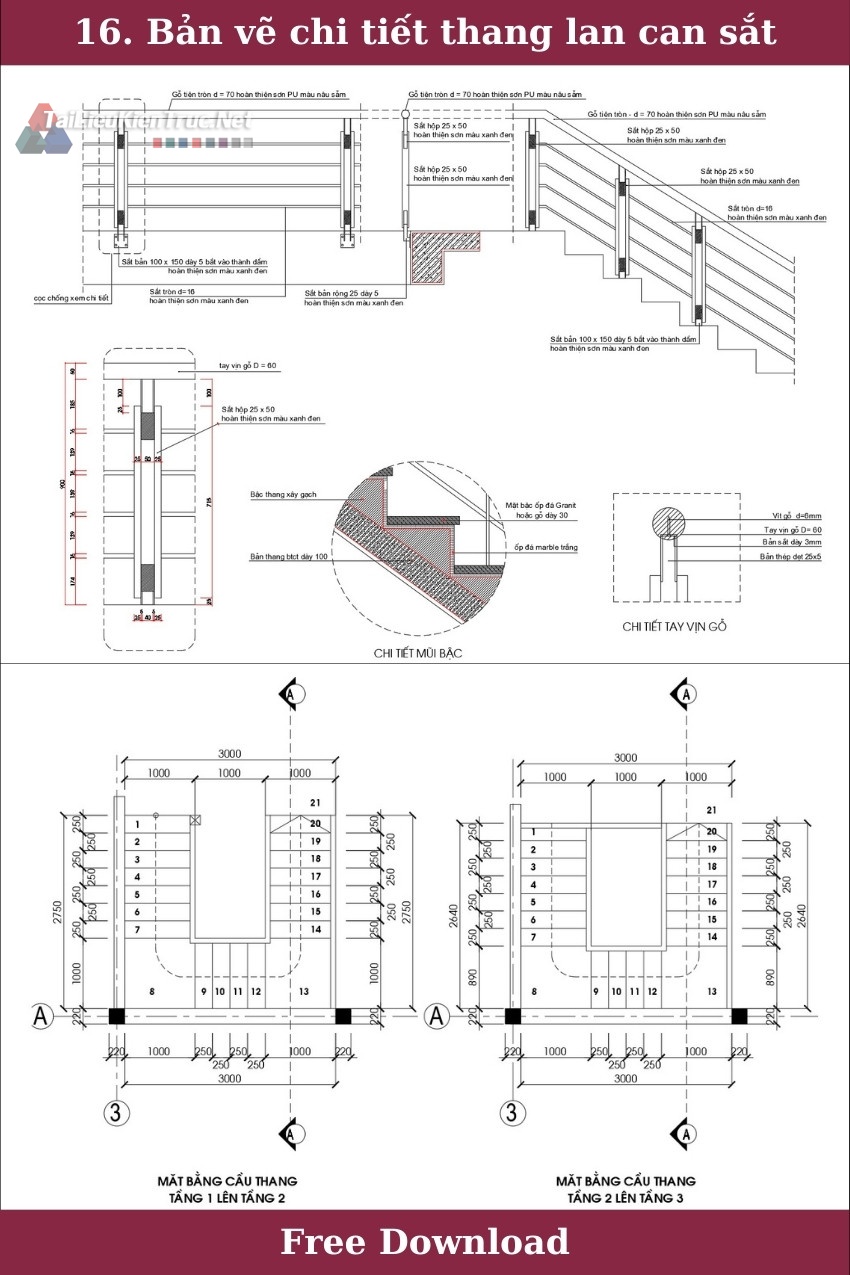

Tổng quan bộ bản vẽ

Bộ bản vẽ bao gồm đầy đủ các mặt cắt và chi tiết quan trọng, giúp người thi công dễ dàng nắm bắt và triển khai:

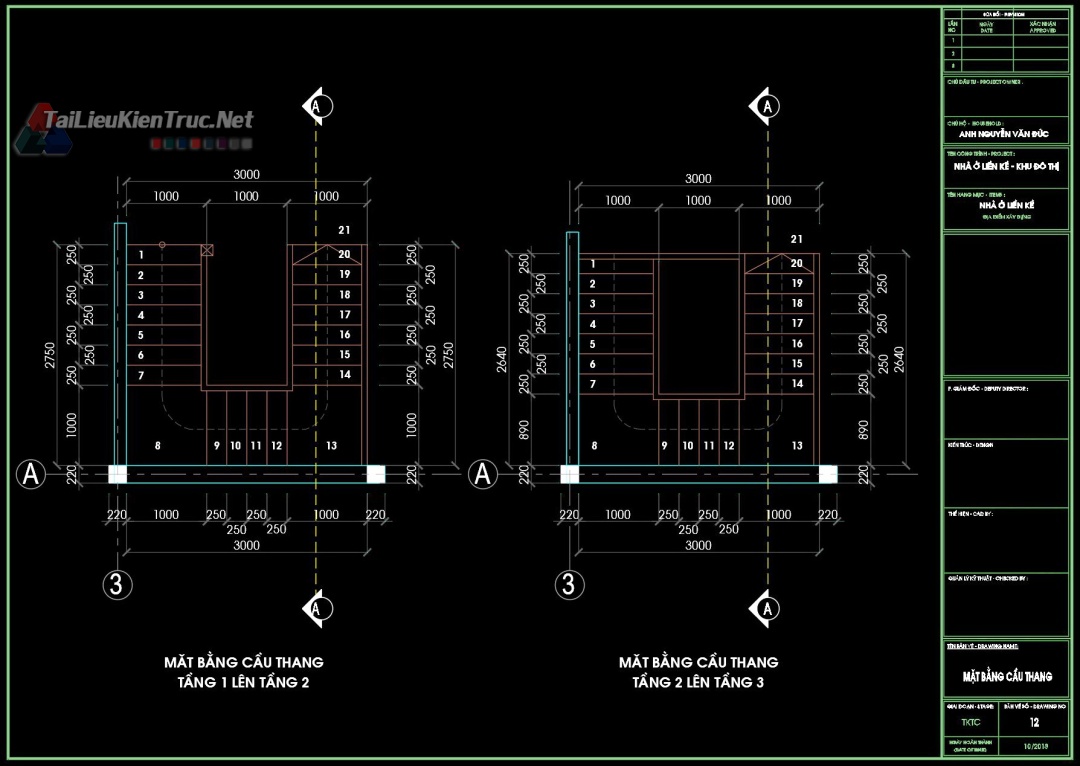

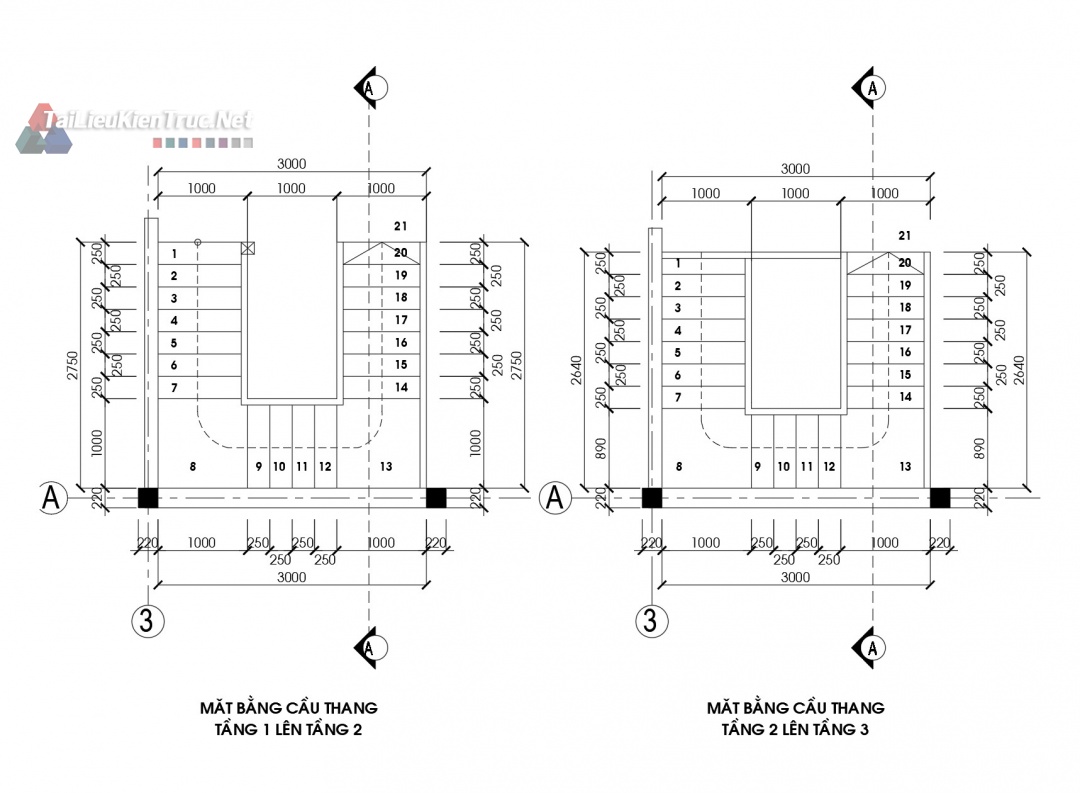

• Mặt bằng cầu thang (Tầng 1 lên Tầng 2 và Tầng 2 lên Tầng 3): Thể hiện rõ ràng cách bố trí bậc thang, kích thước tổng thể, và cách thức tiếp cận giữa các tầng.

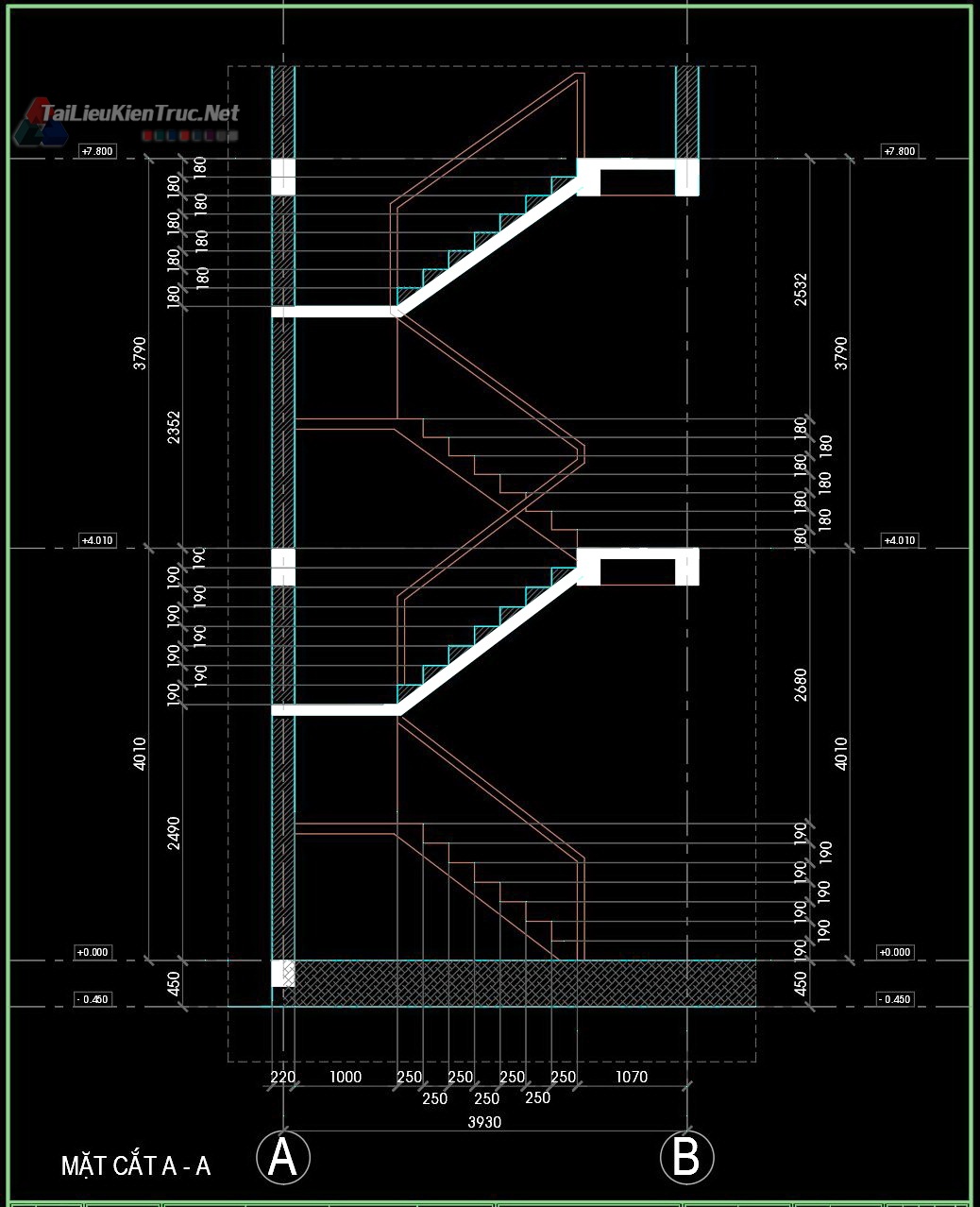

• Mặt cắt A-A: Cung cấp thông số chiều cao tầng, chiều cao bậc, và số lượng bậc thang, giúp kiểm soát tốt các thông số kỹ thuật.

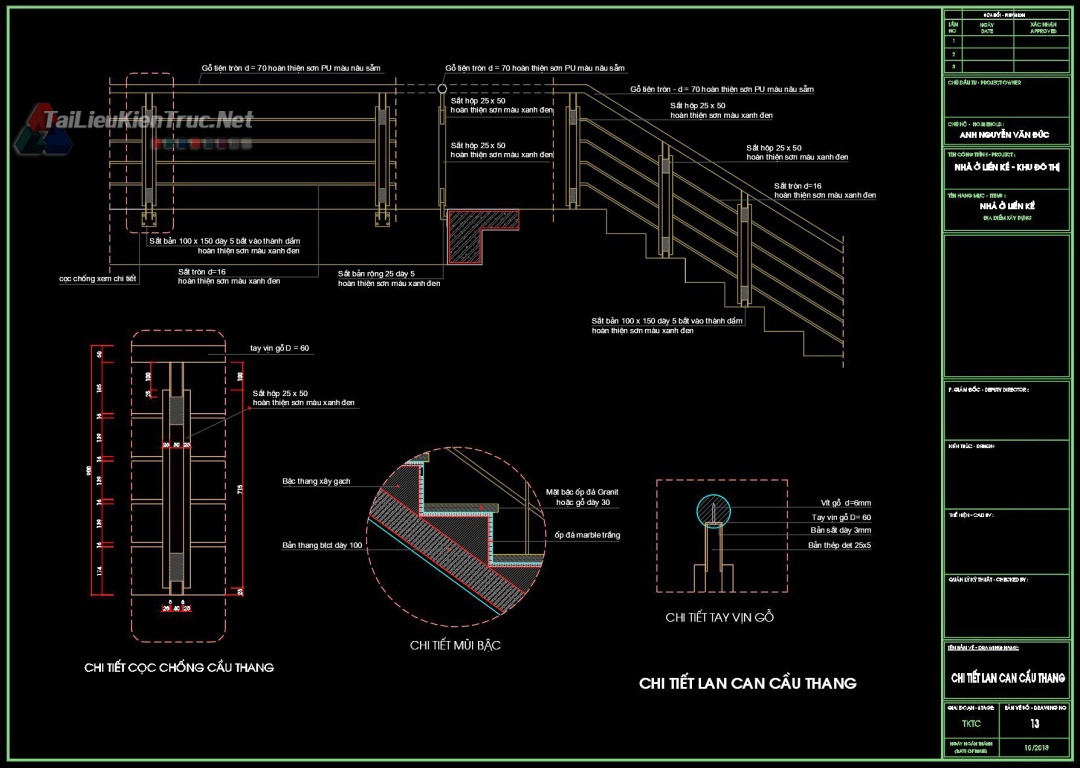

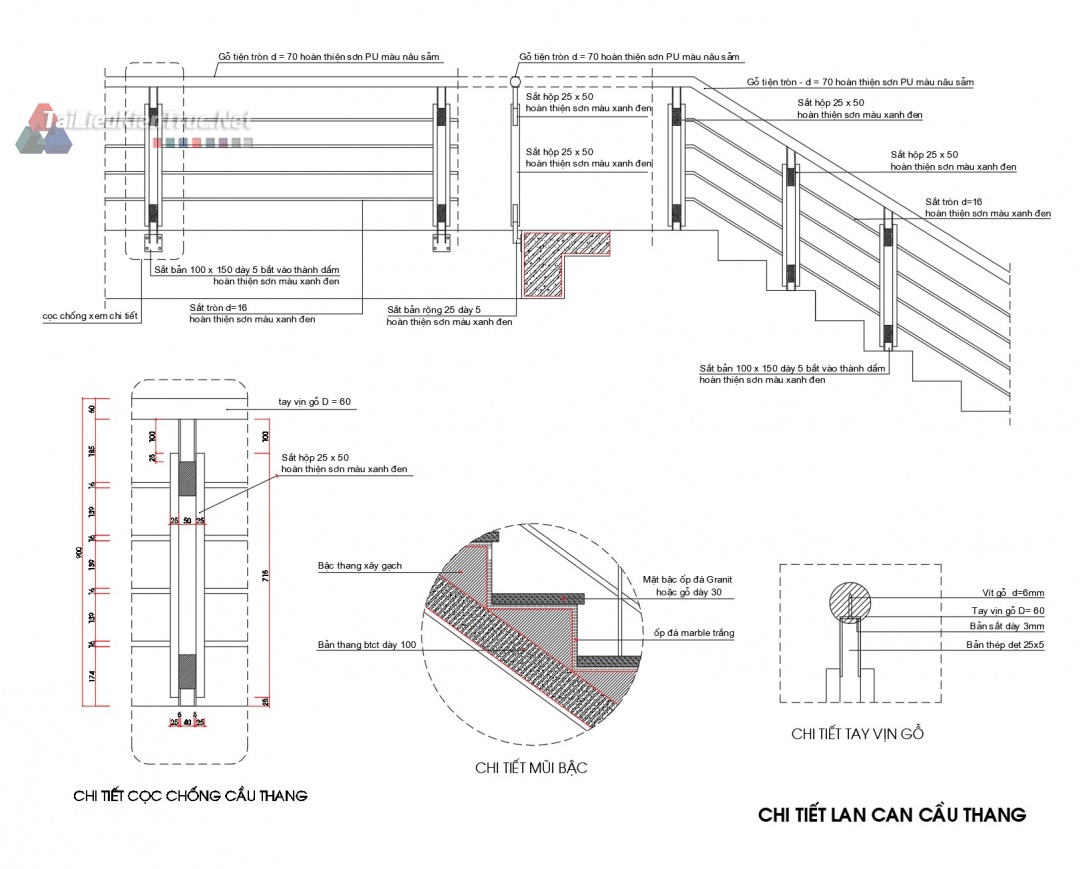

• Chi tiết lan can và tay vịn: Đây là điểm nhấn của bộ bản vẽ, trình bày chi tiết cấu tạo của lan can sắt và tay vịn gỗ.

• Chi tiết mặt bậc: Thể hiện rõ ràng các lớp vật liệu hoàn thiện, giúp người thi công nắm được cấu tạo của bậc thang.

• Chi tiết cột cầu thang: Cung cấp kích thước và vật liệu của các trụ đỡ chính.

Điểm nổi bật về thiết kế và vật liệu

Thiết kế cầu thang này không chỉ tối ưu về mặt công năng mà còn mang lại vẻ đẹp hiện đại, tinh tế:

• Vật liệu kết hợp hiệu quả: Sự kết hợp giữa sắt hộp và gỗ tròn tạo nên sự cân bằng hoàn hảo. Lan can sắt hộp (25x50 và 25x25) sơn màu đen mang lại vẻ chắc chắn, mạnh mẽ và hiện đại. Tay vịn gỗ tròn (D=80) mang lại cảm giác ấm áp, thân thiện và sang trọng.

• Cấu tạo đơn giản, dễ thi công: Chi tiết liên kết giữa tay vịn gỗ và lan can sắt được thể hiện rõ ràng, giúp quá trình thi công nhanh chóng và chính xác.

• Hoàn thiện bề mặt chất lượng cao: Lan can sắt được hoàn thiện bằng sơn tĩnh điện, đảm bảo độ bền và chống gỉ sét hiệu quả. Tay vịn gỗ được hoàn thiện bằng sơn PU để bảo vệ và tạo độ bóng.

• Mặt bậc chắc chắn: Cấu tạo mặt bậc được đắp bằng gạch, tạo độ bền và dễ dàng lựa chọn vật liệu hoàn thiện như đá Marble hay đá Granite.

Bản vẽ này là một tài liệu quý giá cho các kiến trúc sư, sinh viên và nhà thầu, giúp tiết kiệm thời gian thiết kế và đảm bảo chất lượng thi công. Bạn có thể tải file Autocad miễn phí để sử dụng cho dự án của mình.
