244. Hồ sơ thiết kế biệt thự song lập 4 tầng 8x15m full kiến trúc kết cấu

244. Hồ sơ thiết kế biệt thự song lập 4 tầng 8x15m full kiến trúc kết cấu

Bạn đang tìm kiếm một mẫu thiết kế biệt thự song lập cho mảnh đất có mặt tiền 8m và chiều sâu 15m? Bạn muốn một không gian sống hiện đại, tối ưu công năng cho gia đình nhiều thế hệ và đầy đủ các bản vẽ chi tiết để có thể thi công ngay? Hồ sơ thiết kế biệt thự song lập 4 tầng 8x15m mà Tailieukientruc.net chia sẻ dưới đây chính là giải pháp hoàn hảo dành cho bạn.

Mẫu thiết kế này gây ấn tượng mạnh mẽ với phong cách kiến trúc hiện đại, sử dụng các đường nét khỏe khoắn, vật liệu cao cấp và cách bố trí không gian thông minh. Đặc biệt, bộ hồ sơ cung cấp đầy đủ các bản vẽ chi tiết từ kiến trúc đến kết cấu, giúp bạn tiết kiệm tối đa thời gian và chi phí trong giai đoạn lên ý tưởng và chuẩn bị thi công.

Tổng Quan Thông Số Kỹ Thuật Dự Án

Trước khi đi vào phân tích chi tiết, hãy cùng điểm qua những thông số cơ bản của mẫu biệt thự này:

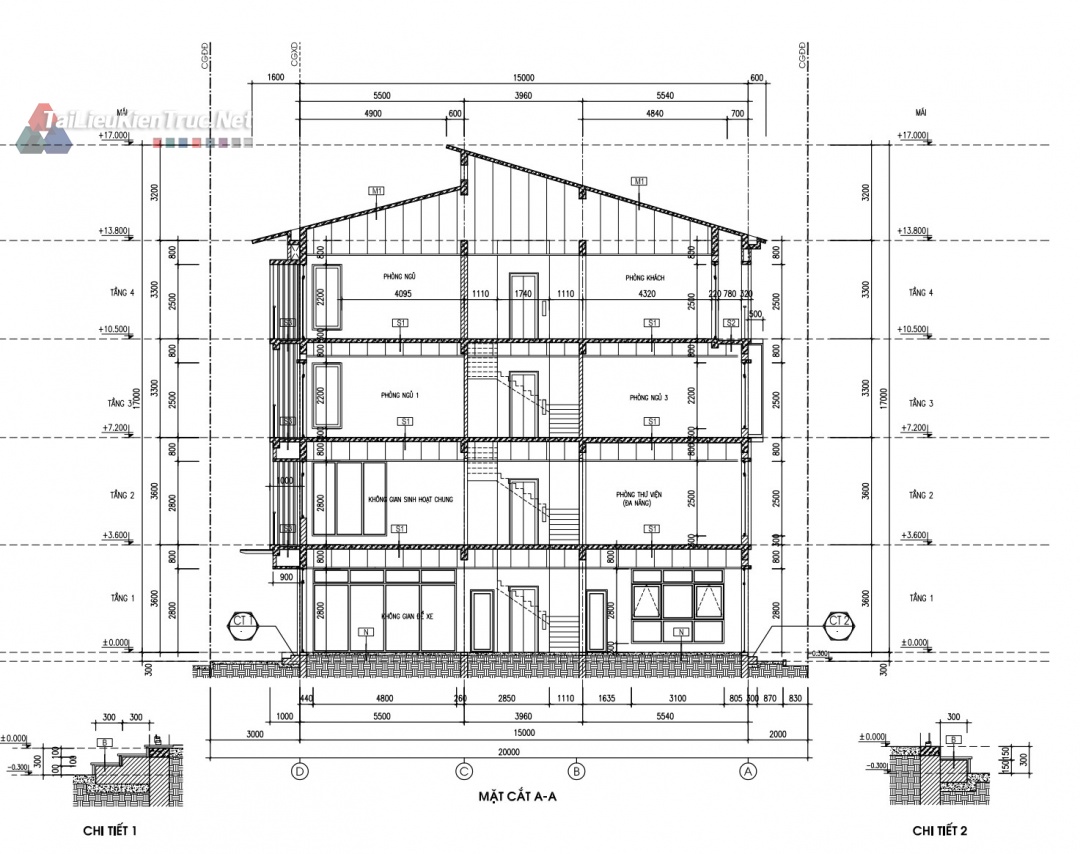

Phân Tích Chi Tiết Công Năng Các Tầng

Giải pháp bố trí mặt bằng của công trình được tính toán kỹ lưỡng nhằm đảm bảo sự tiện nghi trong sinh hoạt, tối ưu hóa diện tích sử dụng và tạo ra các không gian gắn kết cho cả gia đình.

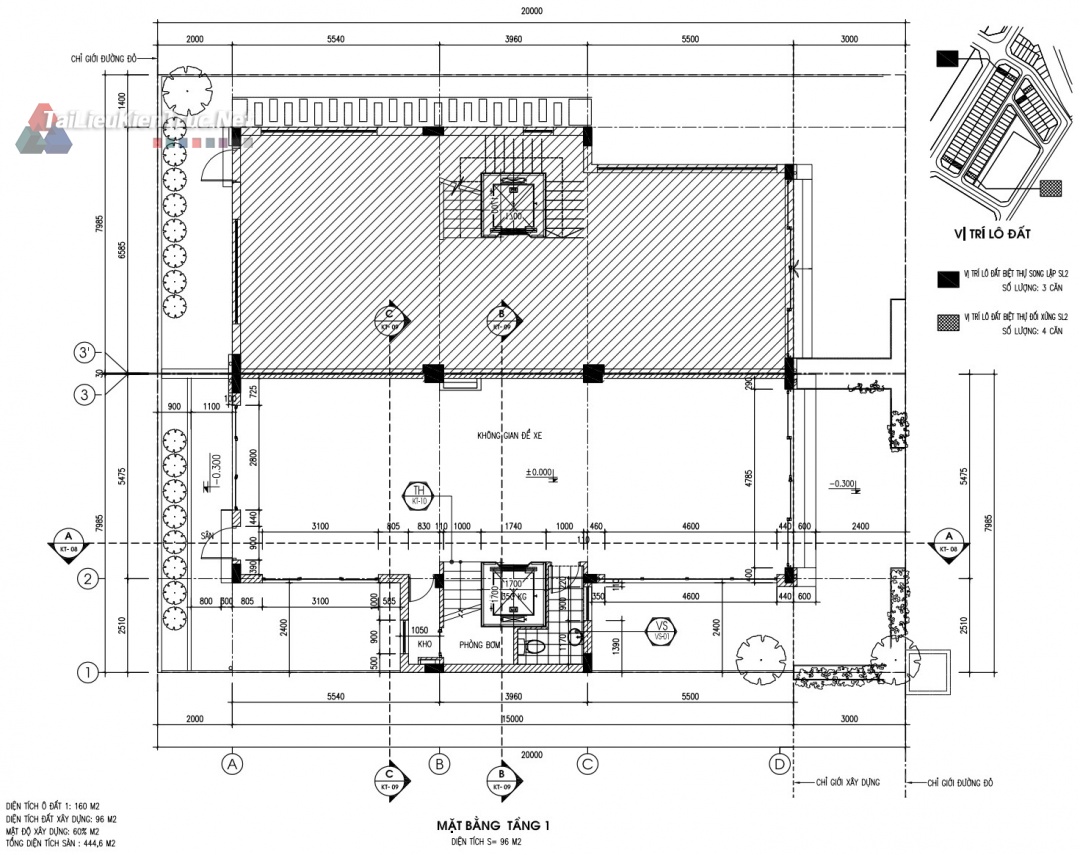

• Mặt Bằng Tầng 1 (Diện tích: 96 $m^2$): Tầng 1 được thiết kế làm không gian đệm và khu vực kỹ thuật. Ngay phía trước là một khoảng sân và không gian để xe rộng rãi. Bên trong bao gồm một nhà vệ sinh nhỏ (VS), kho chứa đồ và phòng bơm kỹ thuật.

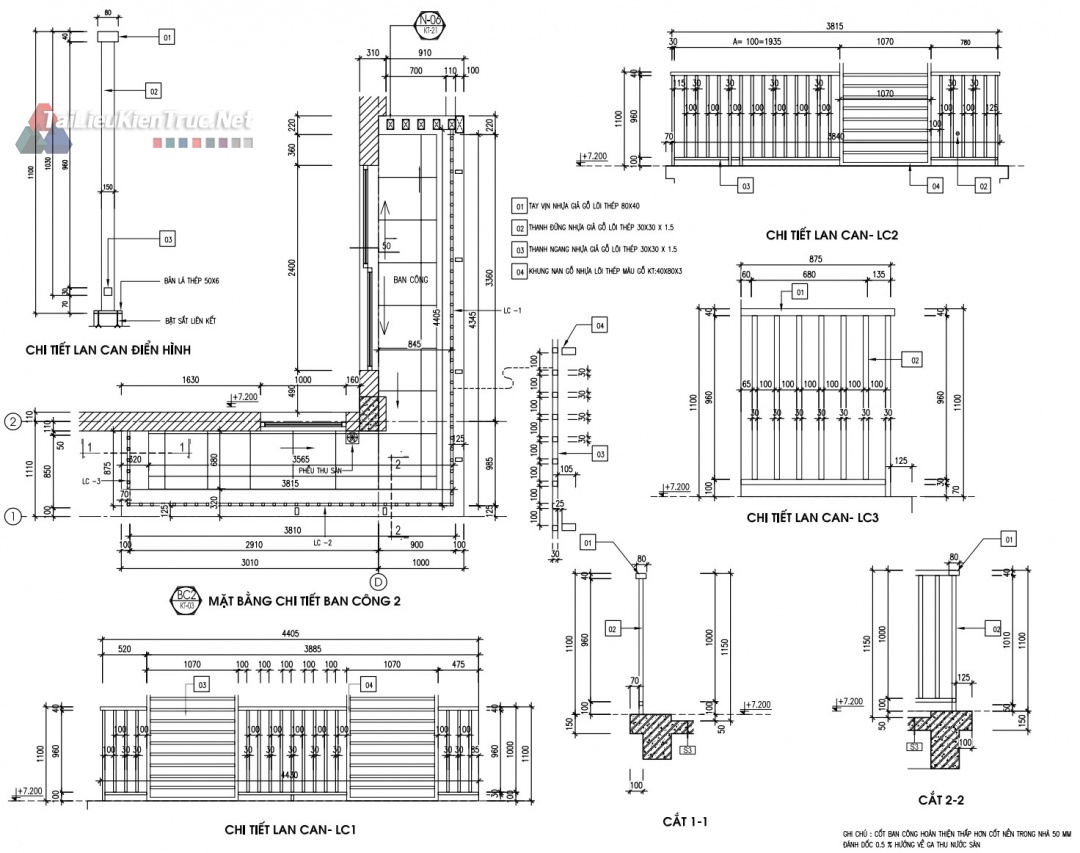

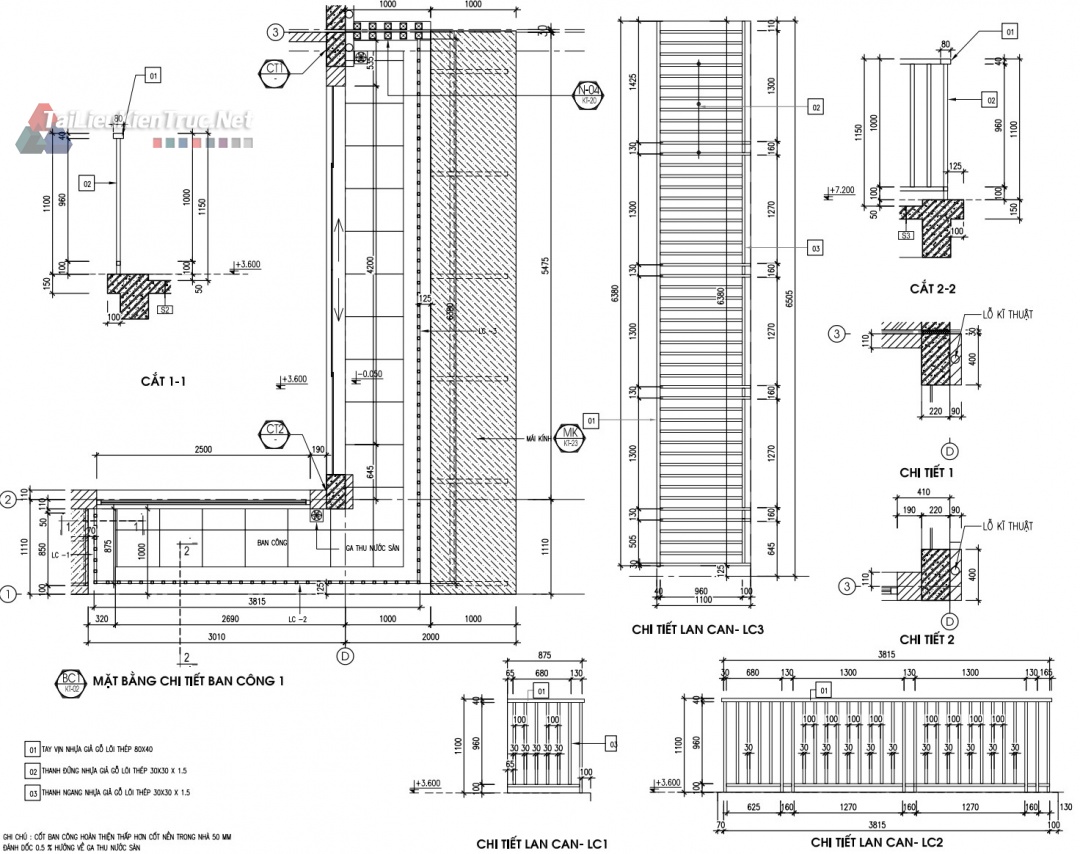

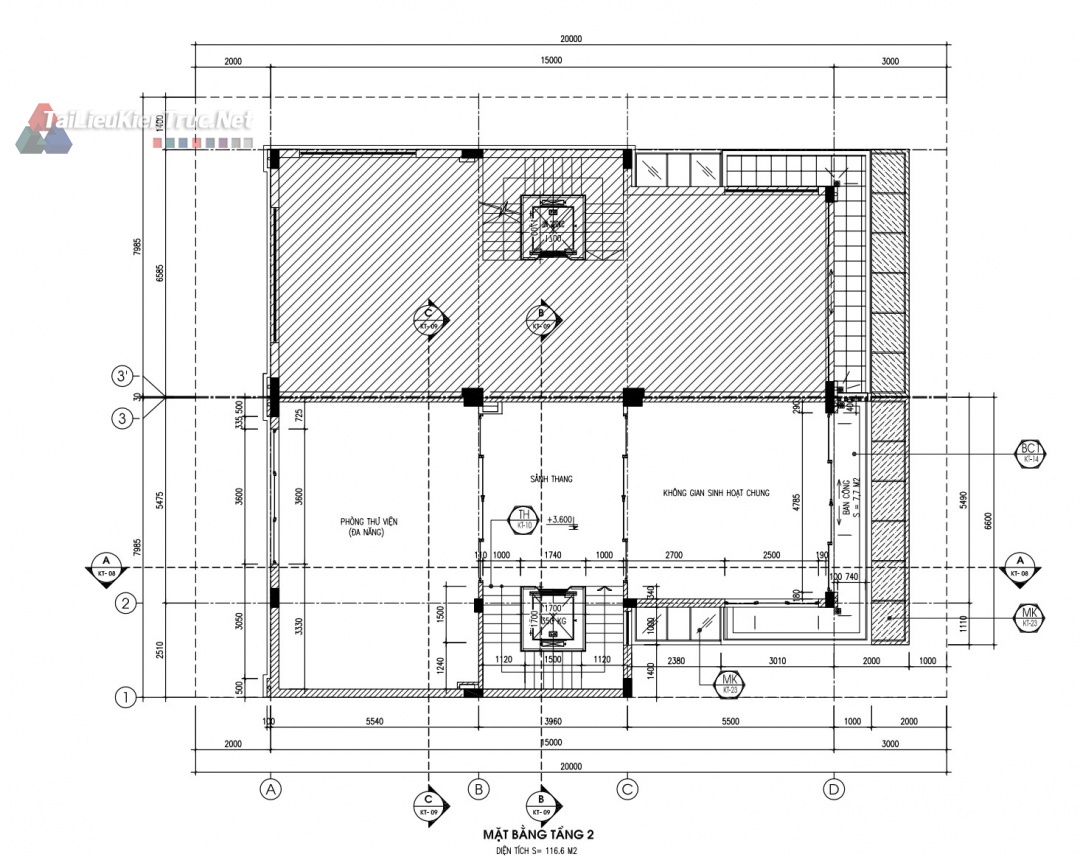

• Mặt Bằng Tầng 2 (Diện tích: 116.6 $m^2$): Đây là không gian sinh hoạt chung chính của gia đình. Toàn bộ tầng 2 là một không gian mở liên thông giữa sảnh thang, phòng thư viện đa năng và khu vực sinh hoạt chung. Một ban công nhỏ rộng 7.7 m2 giúp lấy sáng và thông gió tự nhiên.

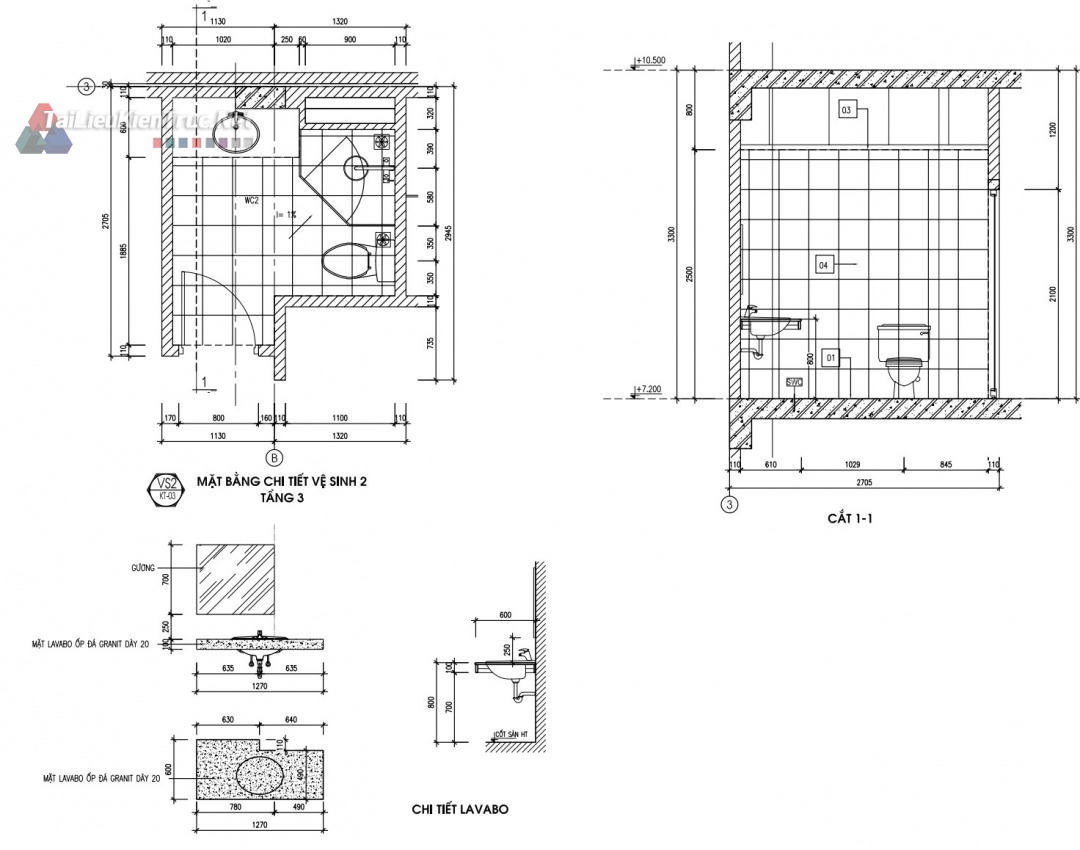

• Mặt Bằng Tầng 3 (Diện tích: 117 $m^2$): Tầng 3 là không gian nghỉ ngơi riêng tư, được bố trí 3 phòng ngủ. Mỗi phòng đều được thiết kế để đảm bảo sự thoải mái và riêng tư, với các nhà vệ sinh (WC2, WC3, VS3) tiện lợi.

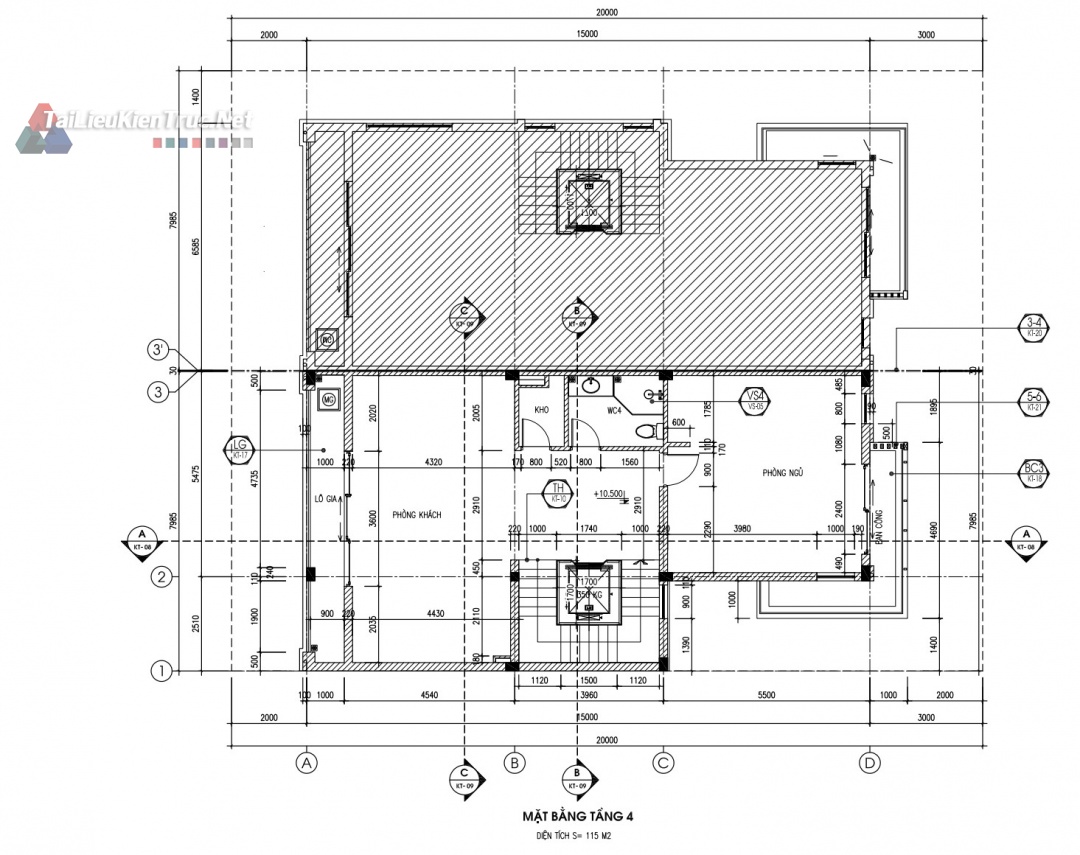

• Mặt Bằng Tầng 4 (Diện tích: 115 $m^2$): Tầng 4 có công năng linh hoạt, bao gồm một phòng khách lớn có thể dùng làm không gian tiếp khách chính hoặc phòng giải trí chung. Ngoài ra còn có thêm một phòng ngủ, một nhà vệ sinh (WC4) và một kho.

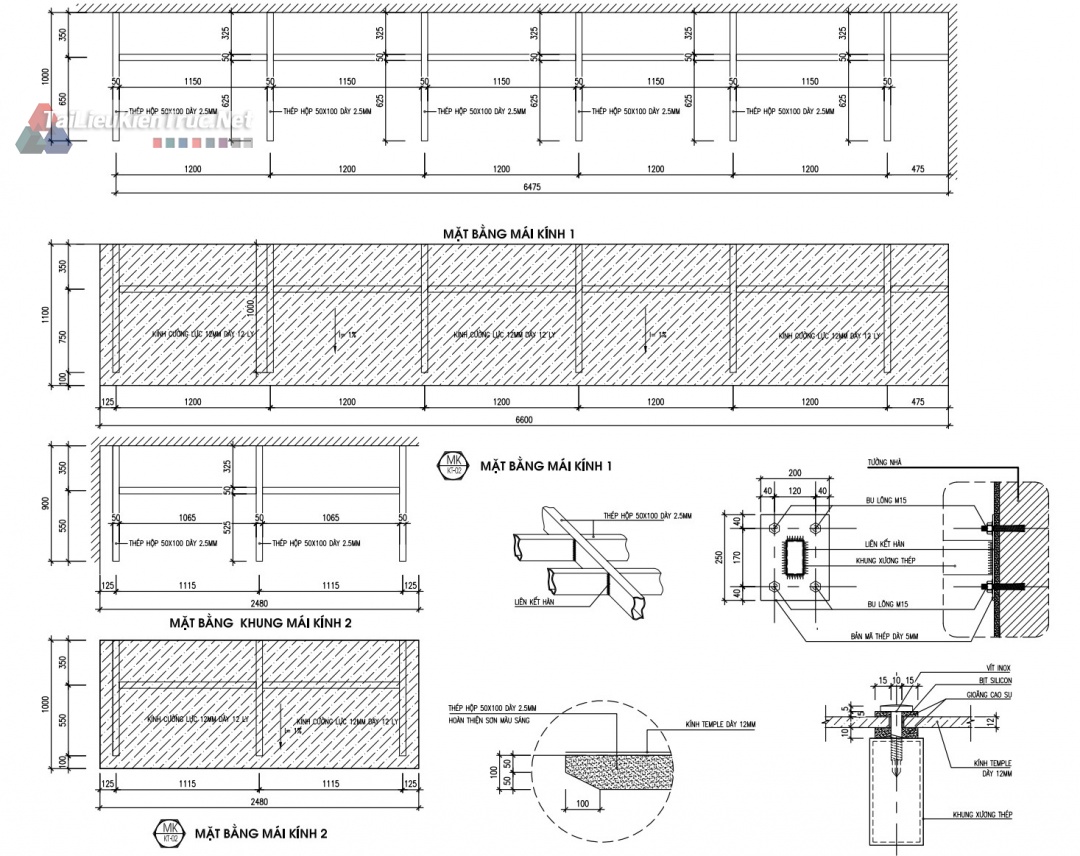

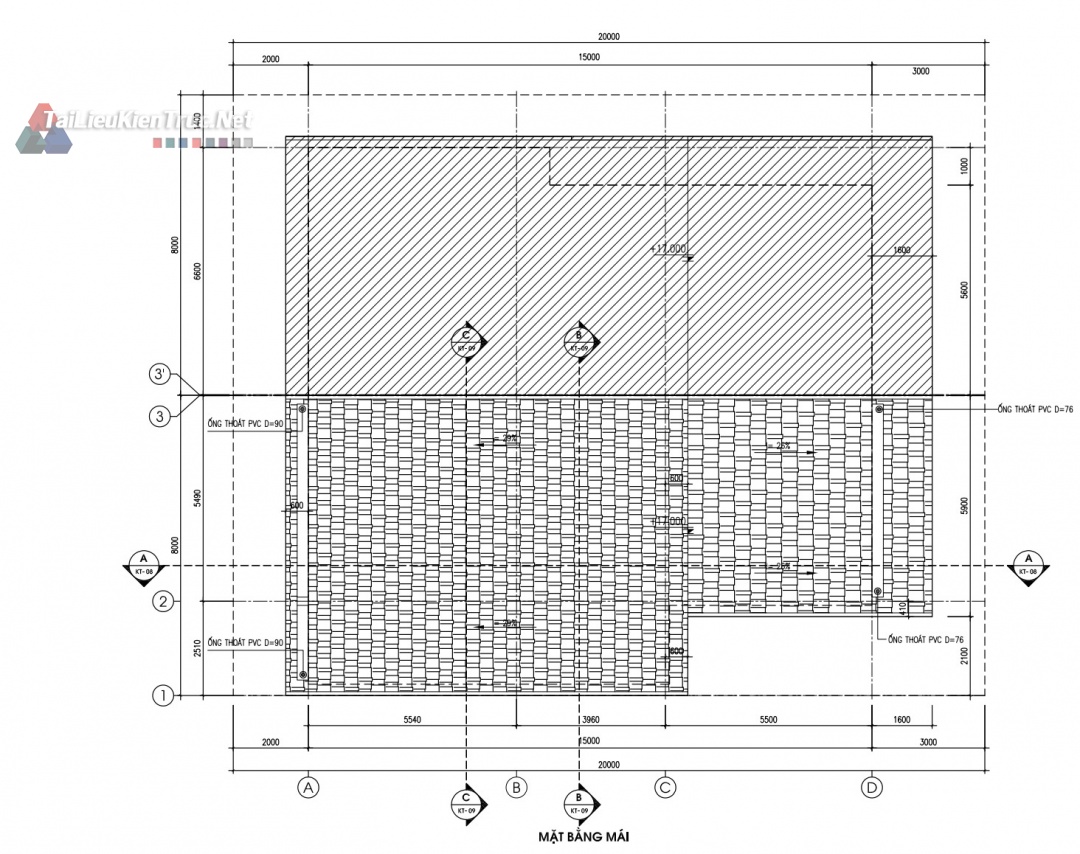

• Mặt Bằng Mái: Hệ thống mái được thiết kế dốc lợp ngói kết hợp với các ô lấy sáng, đồng thời bố trí hợp lý các ống thoát nước PVC D90 và D76 để đảm bảo thoát nước hiệu quả.

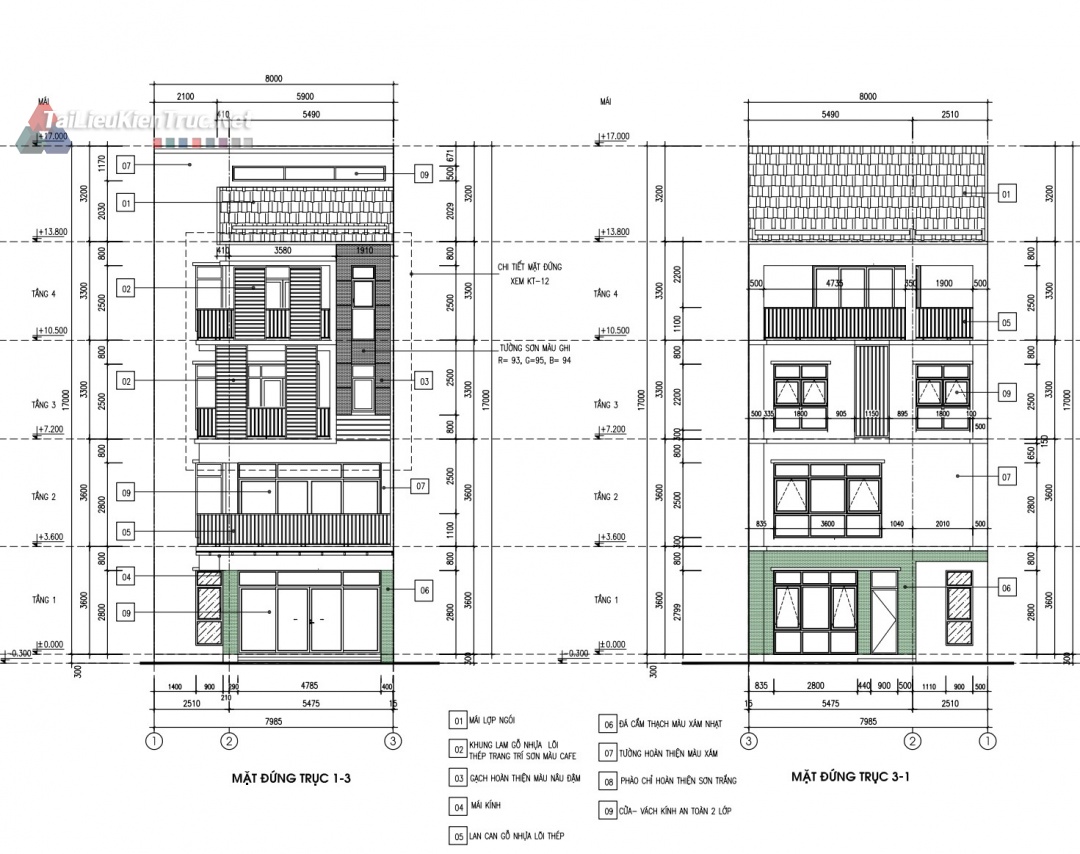

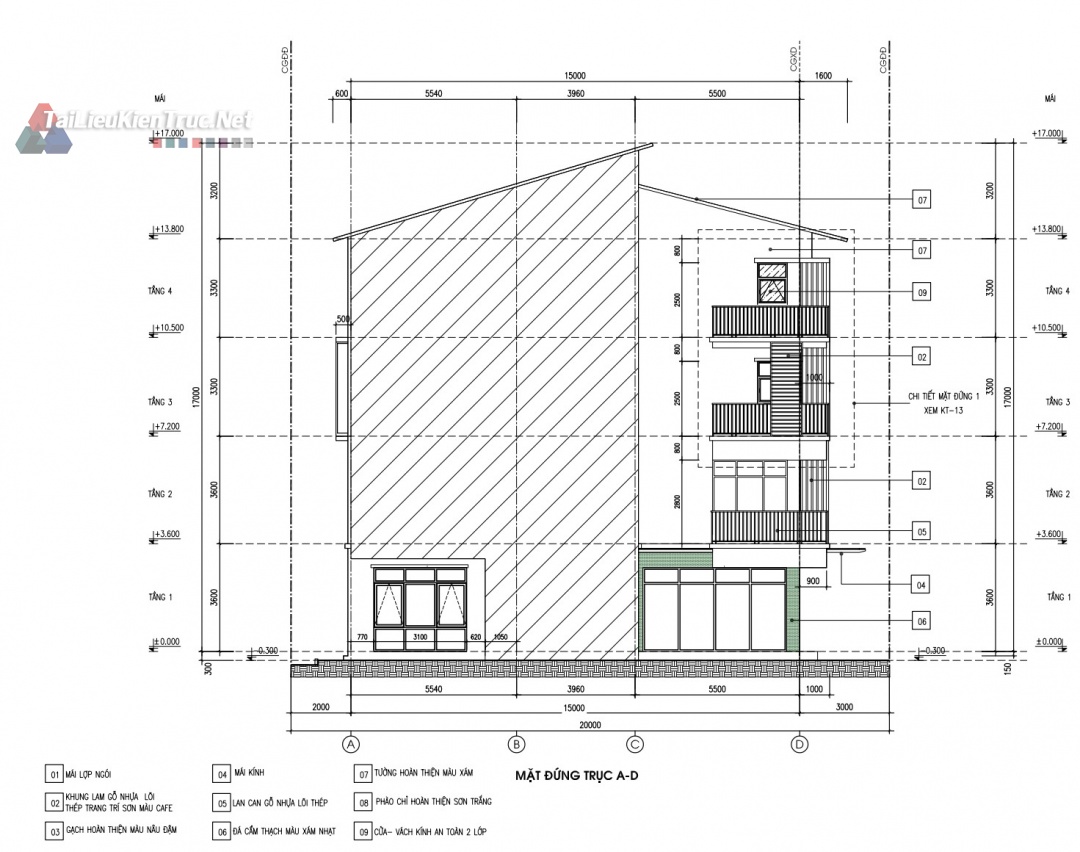

Phối Cảnh Kiến Trúc Mặt Tiền Hiện Đại

Kiến trúc mặt tiền của biệt thự thể hiện rõ nét ngôn ngữ thiết kế hiện đại và tinh tế.

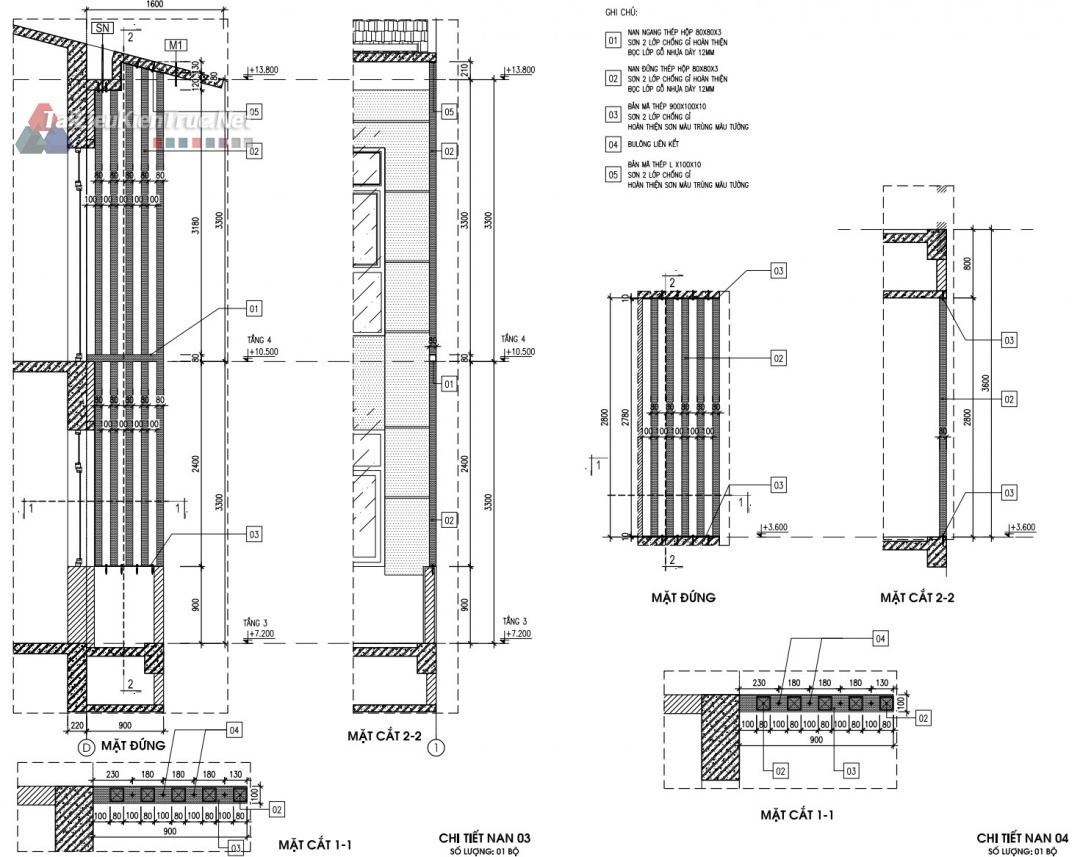

• Vật liệu và Màu sắc: Công trình sử dụng các vật liệu cao cấp như đá cẩm thạch màu xám nhạt, gạch hoàn thiện màu nâu đậm, và các mảng tường sơn màu xám và trắng. Các chi tiết trang trí bằng khung lam gỗ nhựa và thép sơn màu cafe tạo nên điểm nhấn ấm áp và sang trọng.

• Thiết kế: Hệ thống cửa và vách kính an toàn 2 lớp được sử dụng rộng rãi, không chỉ mang lại vẻ đẹp hiện đại mà còn giúp tối đa hóa ánh sáng tự nhiên cho không gian bên trong. Mái ngói truyền thống được cách điệu để hài hòa với tổng thể kiến trúc.

Tải Về Ngay Hồ Sơ Thiết Kế

Bộ hồ sơ thiết kế này là tài liệu tham khảo vô cùng giá trị cho các kiến trúc sư, kỹ sư, và đặc biệt là các chủ đầu tư đang có ý định xây dựng một ngôi nhà tương tự.

Gói tải về bao gồm:

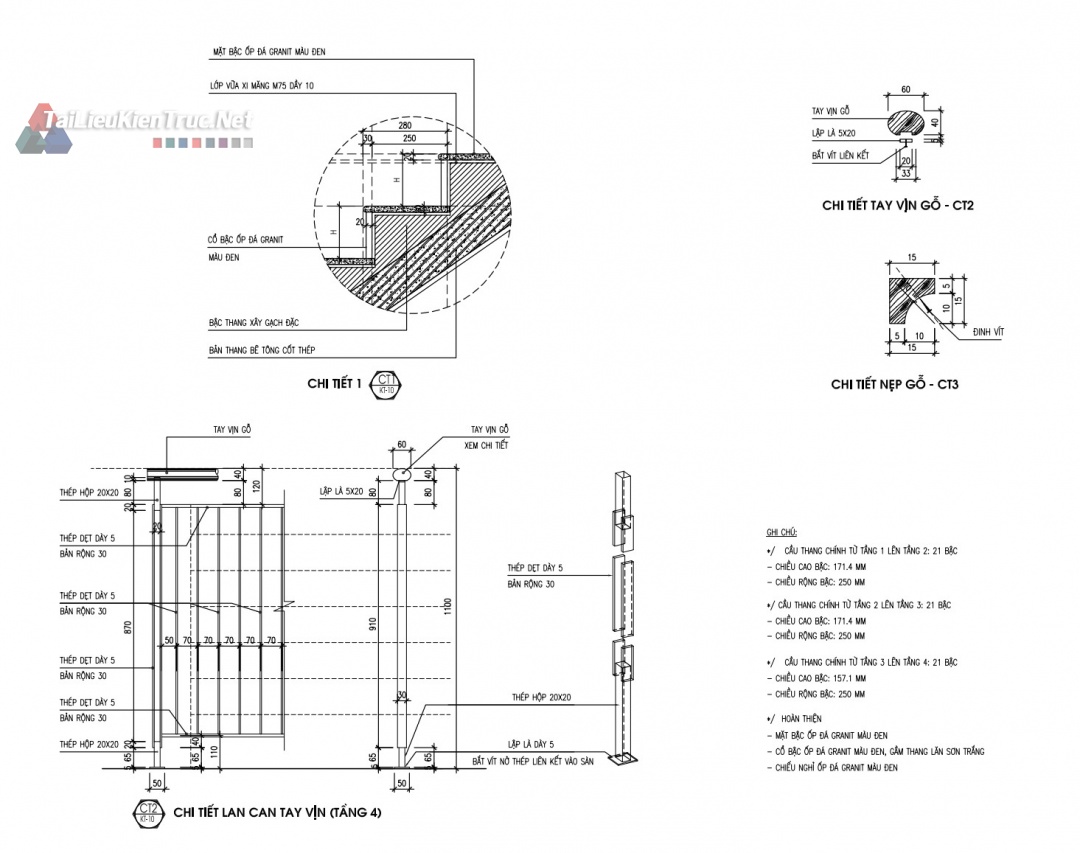

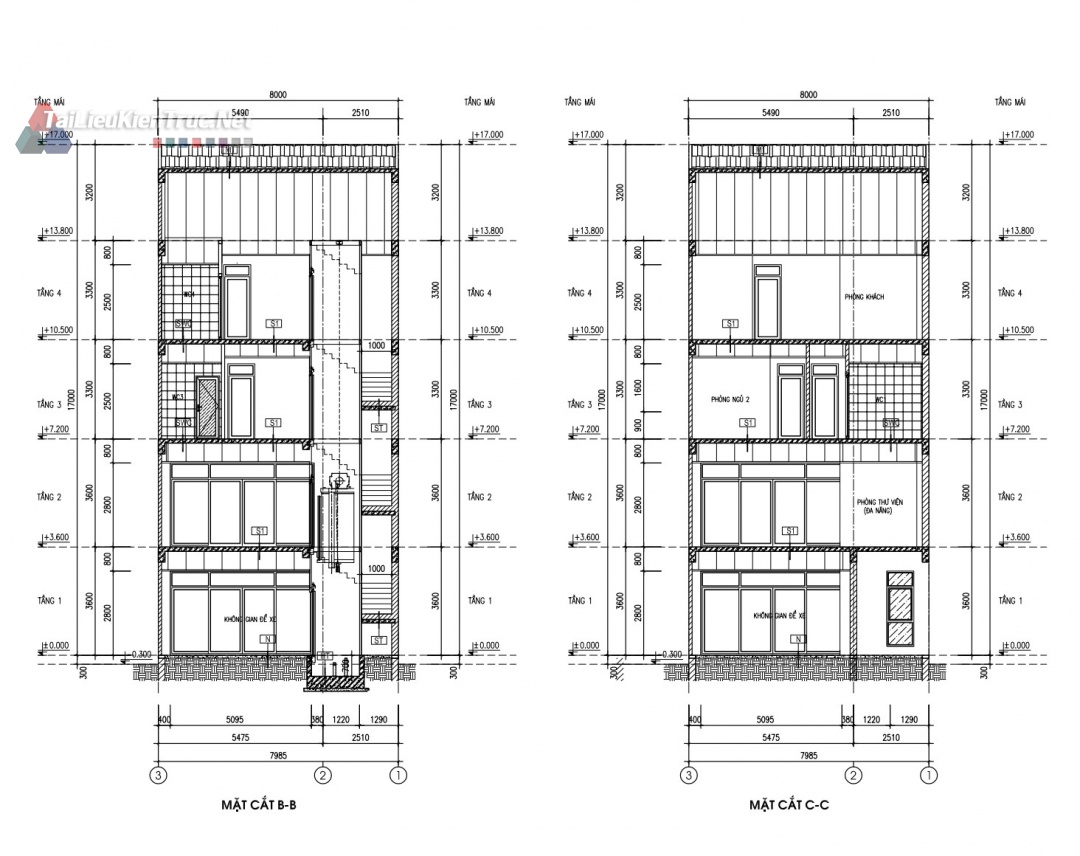

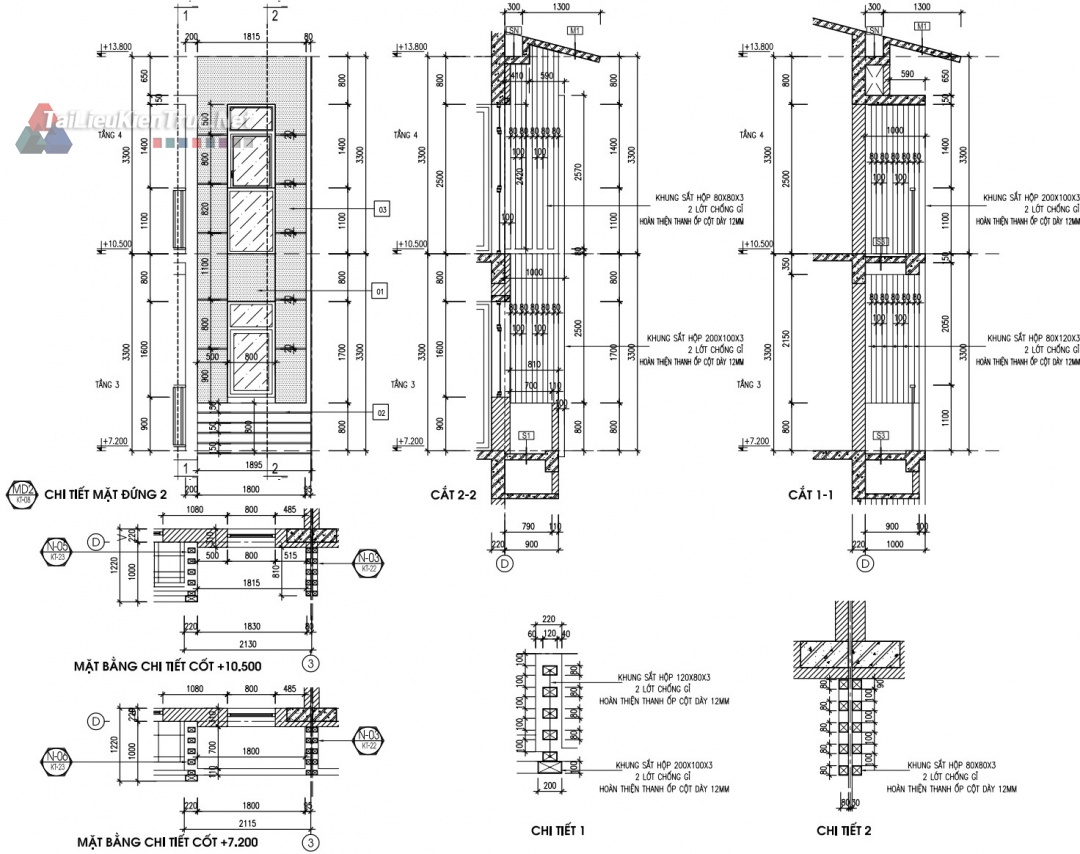

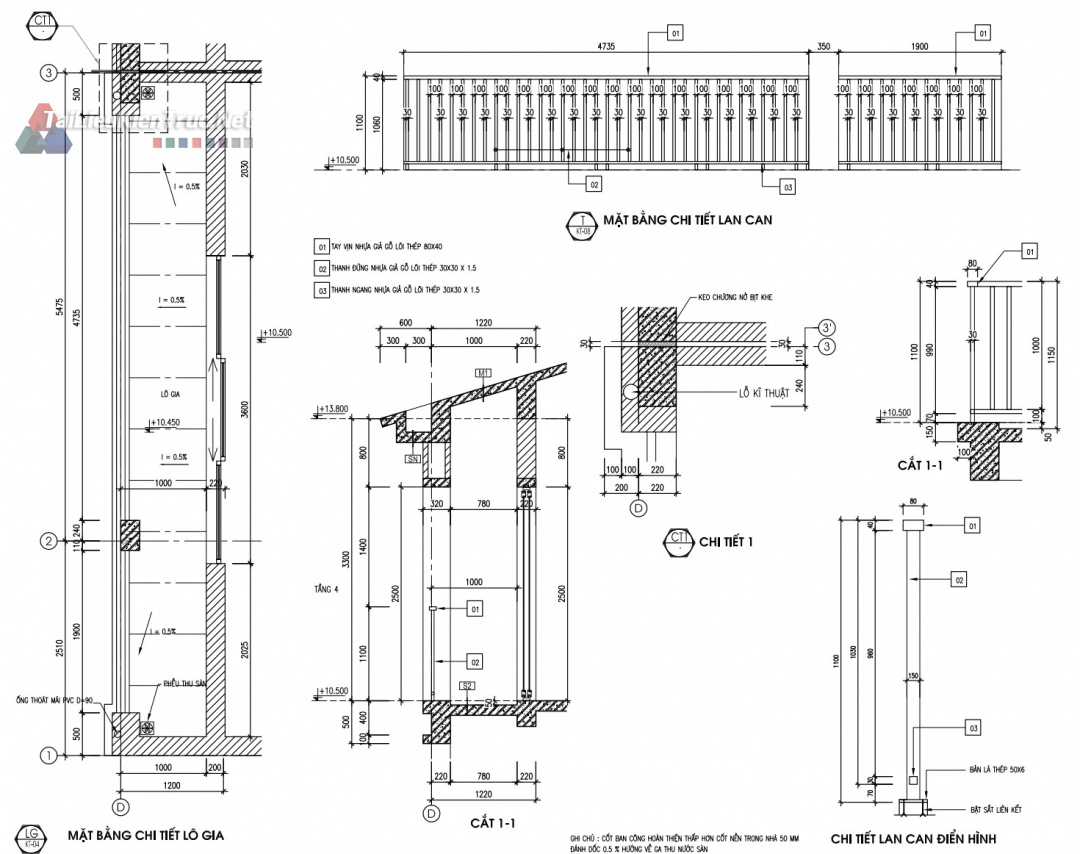

• Bản vẽ chi tiết kiến trúc các tầng (mặt bằng, mặt đứng, mặt cắt, các chi tiết kiến trúc khác) file Autocad.

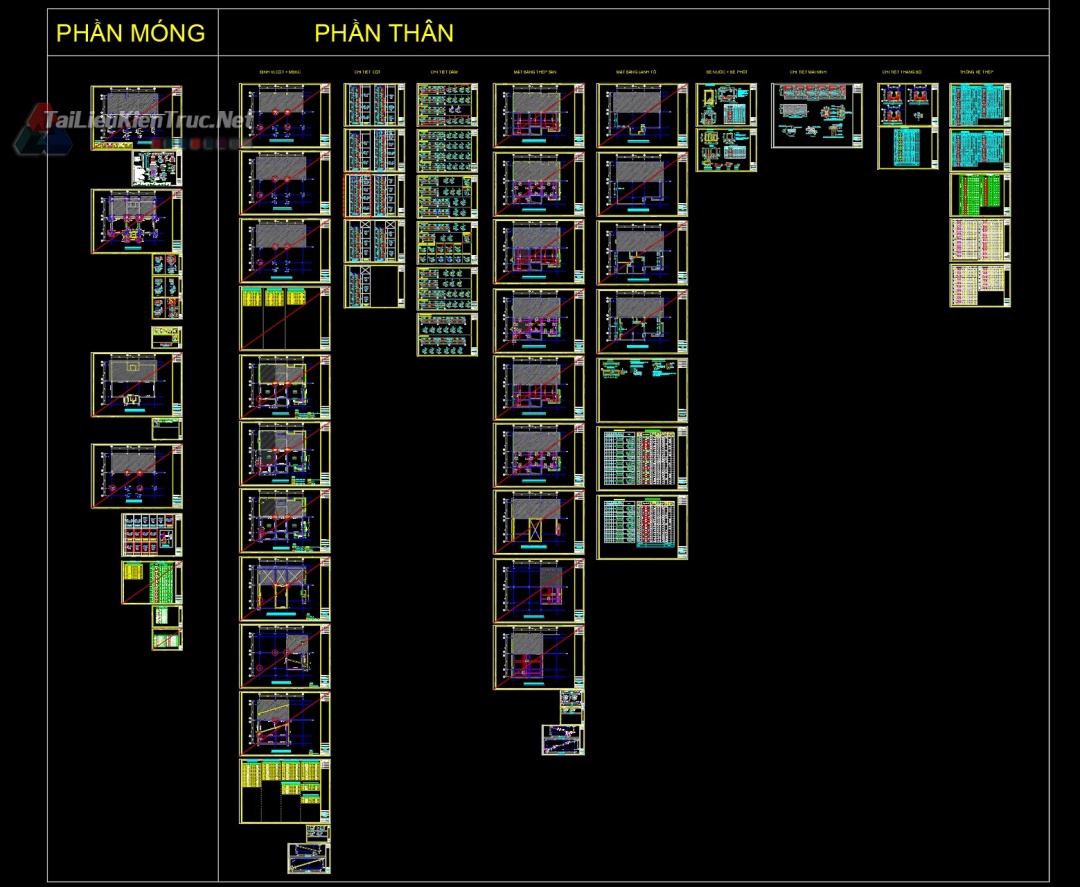

• Bản vẽ chi tiết kết cấu file Autocad

Đừng bỏ lỡ cơ hội sở hữu bộ hồ sơ thiết kế biệt thự song lập 4 tầng 8x15m đầy đủ và chuyên nghiệp này.
