Download Hồ Sơ Thiết Kế Biệt Thự 3 Tầng 7x12m Tân Cổ Điển (File CAD Kiến Trúc + Kết Cấu Đầy Đủ)

Bạn đang tìm kiếm một mẫu thiết kế biệt thự 3 tầng sang trọng, tối ưu công năng trên diện tích đất 7x12m? Tailieukientruc.net xin giới thiệu bộ hồ sơ thiết kế chi tiết cho một công trình biệt thự phố phong cách tân cổ điển, đáp ứng đầy đủ nhu cầu sinh hoạt cho gia đình nhiều thế hệ.

Bộ hồ sơ này không chỉ cung cấp các bản vẽ mặt bằng, mặt đứng, mặt cắt rõ ràng mà còn đi kèm file AutoCAD (.dwg) hoàn chỉnh cả phần kiến trúc và kết cấu, giúp các kiến trúc sư, kỹ sư và chủ đầu tư dễ dàng tham khảo, chỉnh sửa và triển khai thi công một cách nhanh chóng và chính xác.

Thông tin tổng quan dự án

• Loại hình: Biệt thự phố

• Kích thước đất: 7m x 12m

• Quy mô: 3 Tầng + Mái (1 trệt, 2 lầu, 1 mái)

• Phong cách kiến trúc: Tân cổ điển

• Công năng chính: Phòng khách, Bếp + Phòng ăn, 4 Phòng ngủ, Phòng thờ, Sân phơi, 4 WC.

• Định dạng hồ sơ: File AutoCAD (.dwg) đầy đủ phần kiến trúc và kết cấu (khi tải về).

Phân tích chi tiết công năng các tầng

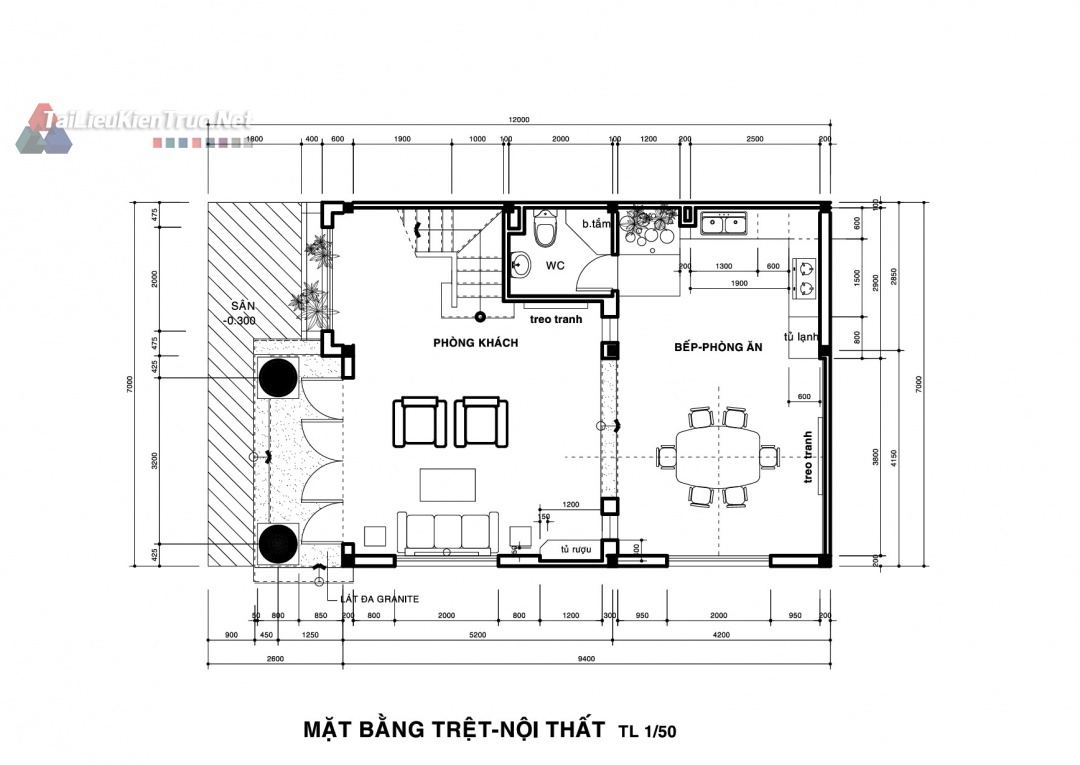

Mặt bằng tầng trệt (Tầng 1)

Mặt bằng trệt được thiết kế với không gian mở, tối ưu hóa diện tích và sự kết nối giữa các khu vực chức năng.

• Sân trước: Một khoảng sân nhỏ (-0.300) tạo vùng đệm trước khi vào nhà, có thể bố trí tiểu cảnh.

• Phòng khách: Rộng rãi, là không gian sinh hoạt chung chính của gia đình.

• Bếp và Phòng ăn: Được bố trí liên thông với phòng khách, tạo cảm giác không gian thoáng đãng. Khu vực bếp được trang bị đầy đủ tiện nghi, bao gồm cả vị trí cho tủ lạnh.

• WC chung: Bố trí gọn gàng dưới gầm cầu thang để tiết kiệm diện tích.

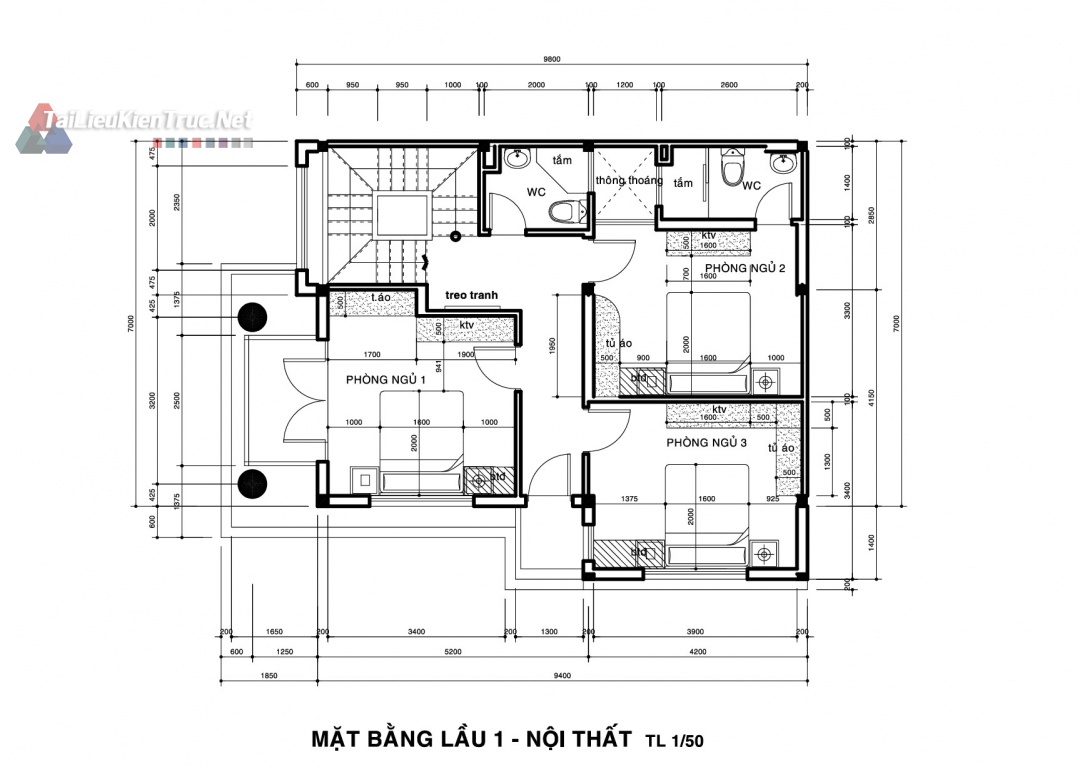

Mặt bằng Lầu 1 (Tầng 2)

Lầu 1 là không gian nghỉ ngơi riêng tư chính của gia đình, bao gồm 3 phòng ngủ và 2 nhà vệ sinh.

• Phòng ngủ 1: Là phòng ngủ master với diện tích lớn, có không gian làm việc hoặc bàn trang điểm riêng.

• Phòng ngủ 2 và Phòng ngủ 3: Hai phòng ngủ có diện tích tiêu chuẩn, được thiết kế vuông vắn, dễ dàng bố trí nội thất. Cả hai phòng đều có tủ áo âm tường.

• Nhà vệ sinh: Tầng này có 2 WC riêng biệt, một trong số đó có khu vực thông thoáng, đảm bảo sự tiện nghi cho tất cả các thành viên.

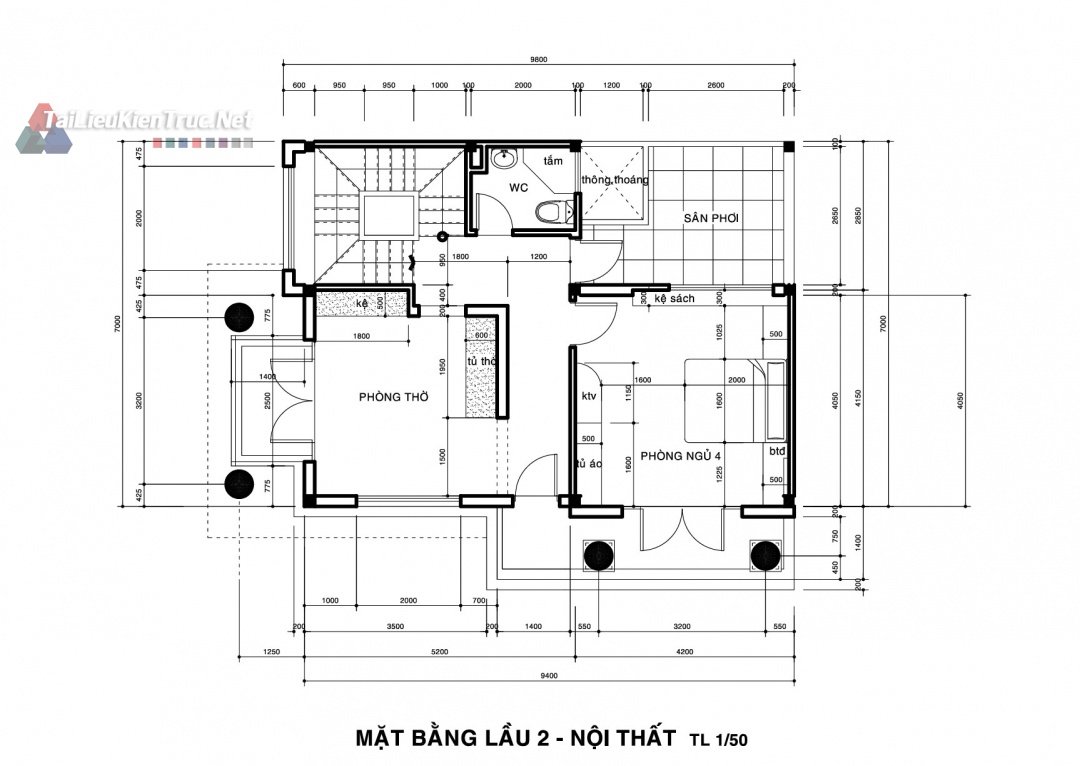

Mặt bằng Lầu 2 (Tầng 3)

Lầu 2 được bố trí các công năng mang tính đặc thù, phục vụ nhu cầu tâm linh và các hoạt động phụ trợ.

• Phòng thờ: Được đặt ở vị trí trang trọng nhất phía trước nhà, thể hiện sự tôn kính của gia chủ.

• Phòng ngủ 4: Một phòng ngủ bổ sung, có thể dùng làm phòng cho khách hoặc thành viên khác trong gia đình.

• Sân phơi: Bố trí phía sau nhà, rộng rãi và kín đáo, đảm bảo tính thẩm mỹ cho mặt tiền.

• WC chung: Phục vụ cho nhu cầu sử dụng tại tầng này.

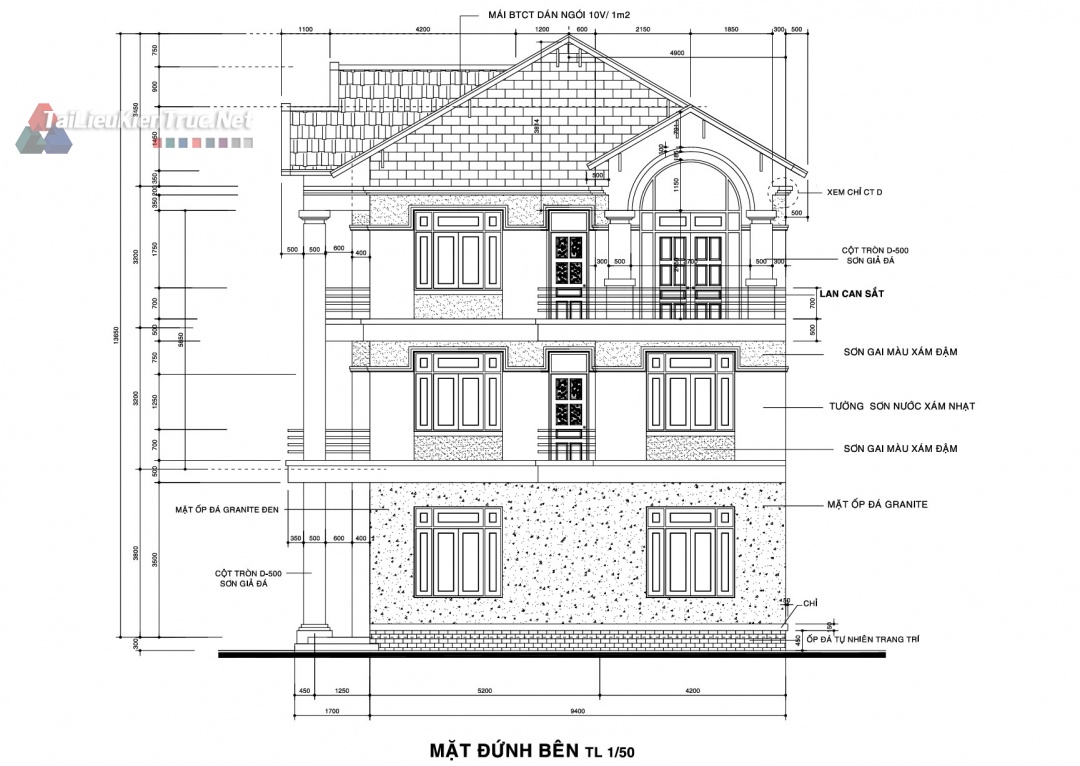

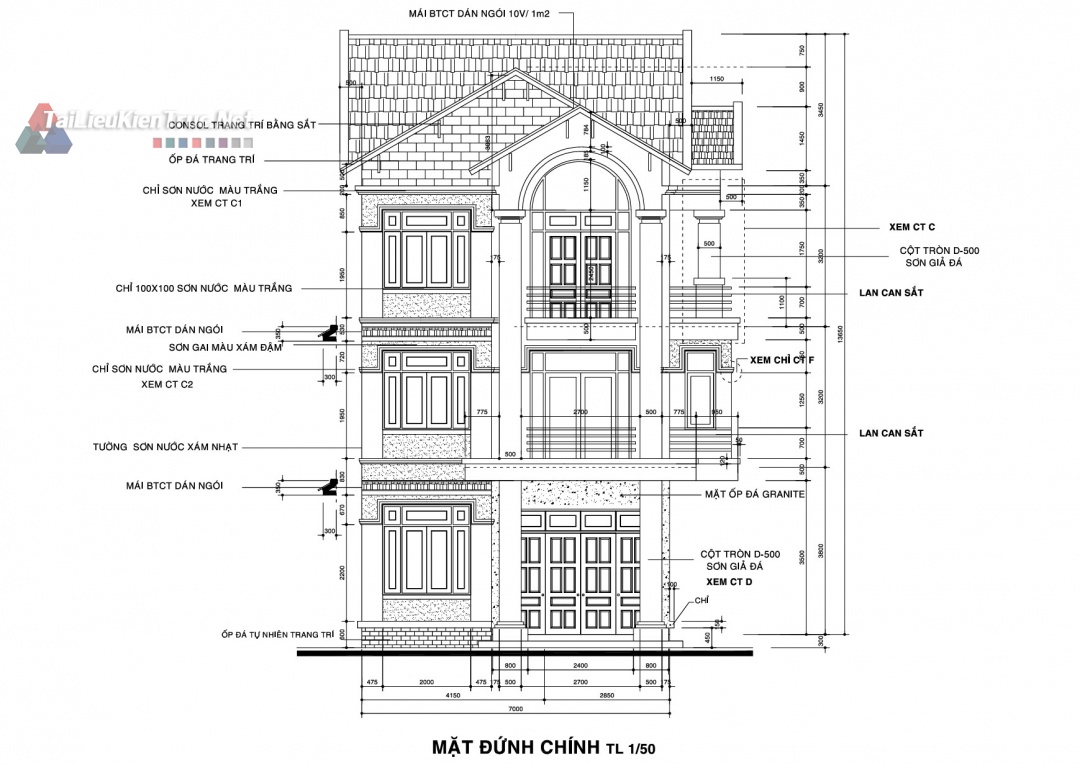

Phối cảnh kiến trúc ngoại thất

Mặt tiền của biệt thự gây ấn tượng với phong cách tân cổ điển nhẹ nhàng và sang trọng.

• Vật liệu: Sự kết hợp hài hòa giữa các vật liệu hiện đại và cổ điển như mặt tiền ốp đá Granite, sơn tường màu xám nhạt làm chủ đạo, kết hợp các đường chỉ trắng và mảng tường sơn gai màu xám đậm để tạo điểm nhấn.

• Mái nhà: Sử dụng hệ mái BTCT dán ngói, vừa mang nét đẹp truyền thống, vừa đảm bảo độ bền và khả năng chống nóng hiệu quả.

• Chi tiết trang trí: Các chi tiết như cột tròn sơn giả đá, lan can sắt nghệ thuật và consol trang trí bằng sắt được sử dụng một cách tinh tế, hoàn thiện vẻ đẹp bề thế cho công trình.

Hồ sơ thiết kế bạn sẽ nhận được

Khi tải về từ Tailieukientruc.net, bạn sẽ nhận được một bộ hồ sơ đầy đủ, chuyên nghiệp, bao gồm:

• File AutoCAD (.dwg) phần Kiến trúc:

  • Các mặt bằng bố trí nội thất các tầng.

  • Các mặt bằng kỹ thuật thi công.

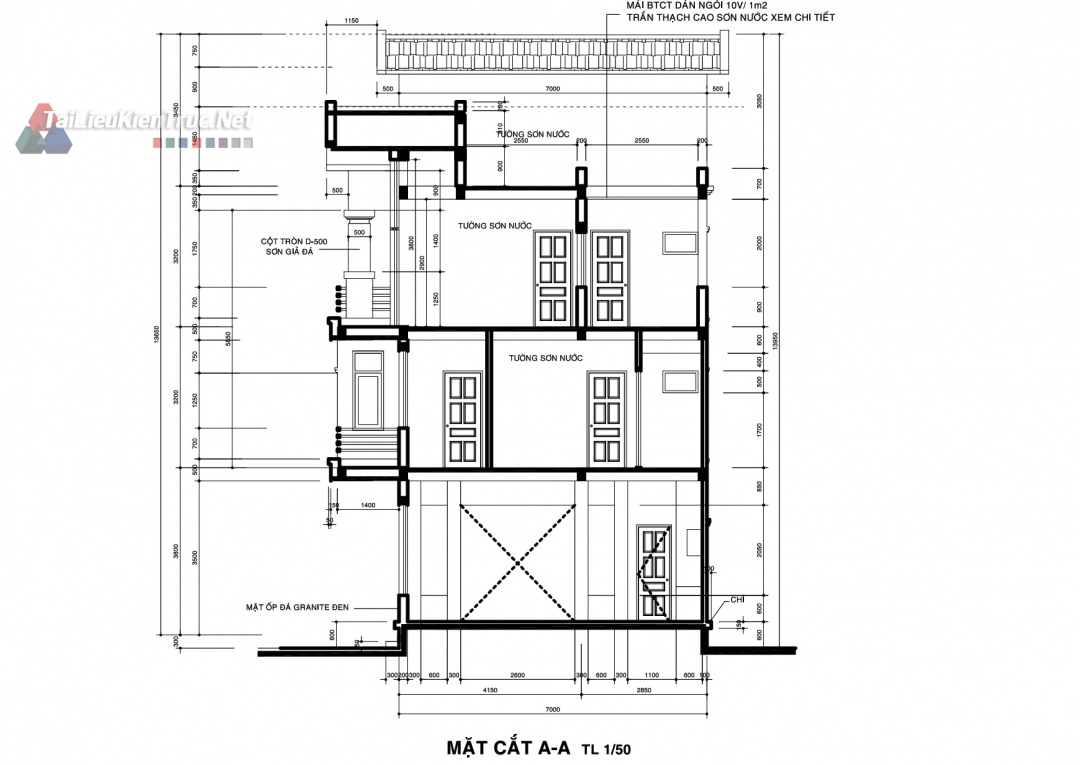

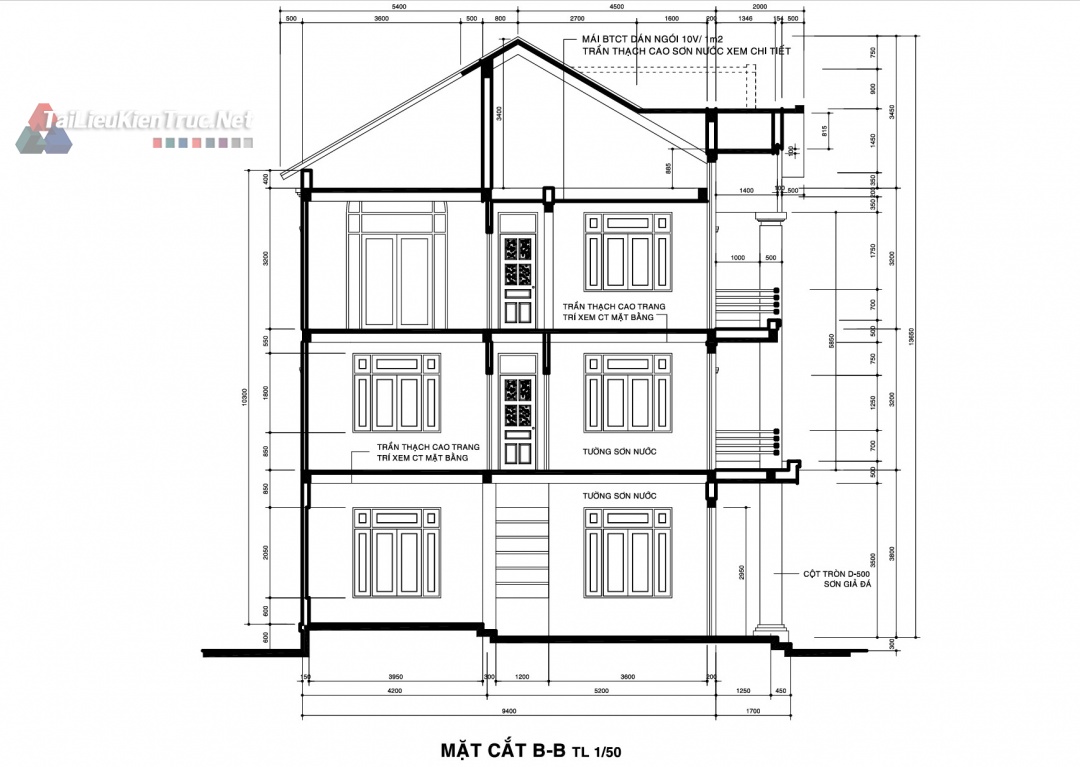

  • Các mặt đứng, mặt cắt chi tiết.

  • Chi tiết cầu thang, vệ sinh, cửa, lan can.

  • Chi tiết ốp lát, trần thạch cao.

• File AutoCAD (.dwg) phần Kết cấu:

  • Chi tiết móng, dầm, sàn các tầng.

  • Chi tiết kết cấu cột.

  • Bảng thống kê cốt thép.

Đây là bộ hồ sơ thiết kế biệt thự 3 tầng 7x12m vô cùng đầy đủ và chuyên nghiệp, là tài liệu tham khảo giá trị cho các kiến trúc sư, kỹ sư, và là giải pháp tối ưu cho các chủ đầu tư đang tìm kiếm một ngôi nhà lý tưởng. Hãy tải ngay để sở hữu bản vẽ chi tiết và bắt đầu hiện thực hóa ngôi nhà mơ ước của bạn!
