250. Phương án thiết kế nhà 2 tầng 8x16m

Chào mừng các kiến trúc sư và các bạn sinh viên kiến trúc đã quay trở lại với chuyên mục chia sẻ tài liệu của Tailieukientruc.net! Hôm nay, chúng tôi xin gửi đến các bạn một bộ hồ sơ thiết kế phương án kiến trúc hoàn chỉnh của một mẫu nhà phố 2 tầng theo phong cách hiện đại kết hợp mái Thái. Với công năng 4 phòng ngủ trên diện tích 8x16m, đây là một phương án tham khảo cực kỳ giá trị, phù hợp với nhu cầu của nhiều gia đình Việt Nam hiện nay.

Hãy cùng chúng tôi phân tích chi tiết và tải về bộ file CAD hoàn toàn miễn phí nhé!

Thông tin tổng quan dự án nhà phố 2 tầng mái Thái

Để các bạn có cái nhìn tổng thể về phương án thiết kế này, dưới đây là những thông số chính của công trình:

• Loại hình công trình: Nhà ở gia đình (Nhà phố/Biệt thự mini)

• Phong cách kiến trúc: Hiện đại kết hợp mái Thái truyền thống

• Diện tích lô đất (dự kiến): 8.1m x 15.9m

• Quy mô: 2 tầng nổi và 1 tum mái

• Công năng chính: 1 Phòng khách, 1 Bếp + Ăn, 4 Phòng ngủ, 1 Phòng sinh hoạt chung, Sân vườn.

• Hồ sơ bao gồm: Bản vẽ mặt bằng các tầng, mặt đứng chính, mặt bằng mái (File CAD .dwg)

Phân tích chi tiết giải pháp kiến trúc và công năng

Đây là một phương án thiết kế được nghiên cứu kỹ lưỡng, tối ưu không gian sống và đảm bảo tính thẩm mỹ cao.

1. Bố trí mặt bằng công năng khoa học

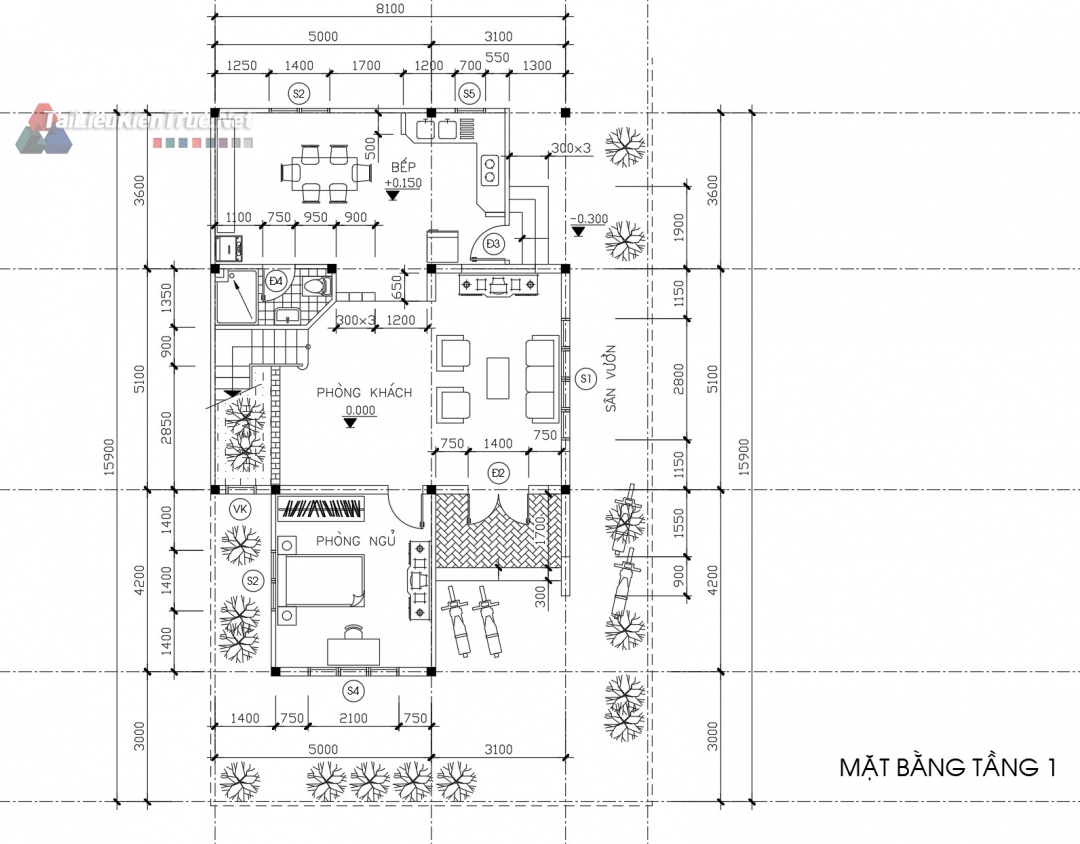

• Mặt bằng tầng 1: Không gian được bố trí theo trục dọc, gồm phòng khách lớn ngay cửa chính, tạo sự trang trọng và hiếu khách. Điểm đặc biệt của thiết kế này là việc bố trí 01 phòng ngủ ngay tại tầng 1. Giải pháp này cực kỳ phù hợp cho các gia đình đa thế hệ, có người lớn tuổi, giúp ông bà thuận tiện trong sinh hoạt, tránh phải leo cầu thang. Khu vực bếp và phòng ăn được đặt ở phía sau, liên thông với phòng khách nhưng vẫn đủ riêng tư, có lối ra sân sau và cửa sổ lớn giúp không gian luôn thông thoáng. Một khoảng sân vườn nhỏ được tích hợp, mang lại không gian xanh và ánh sáng tự nhiên cho ngôi nhà.

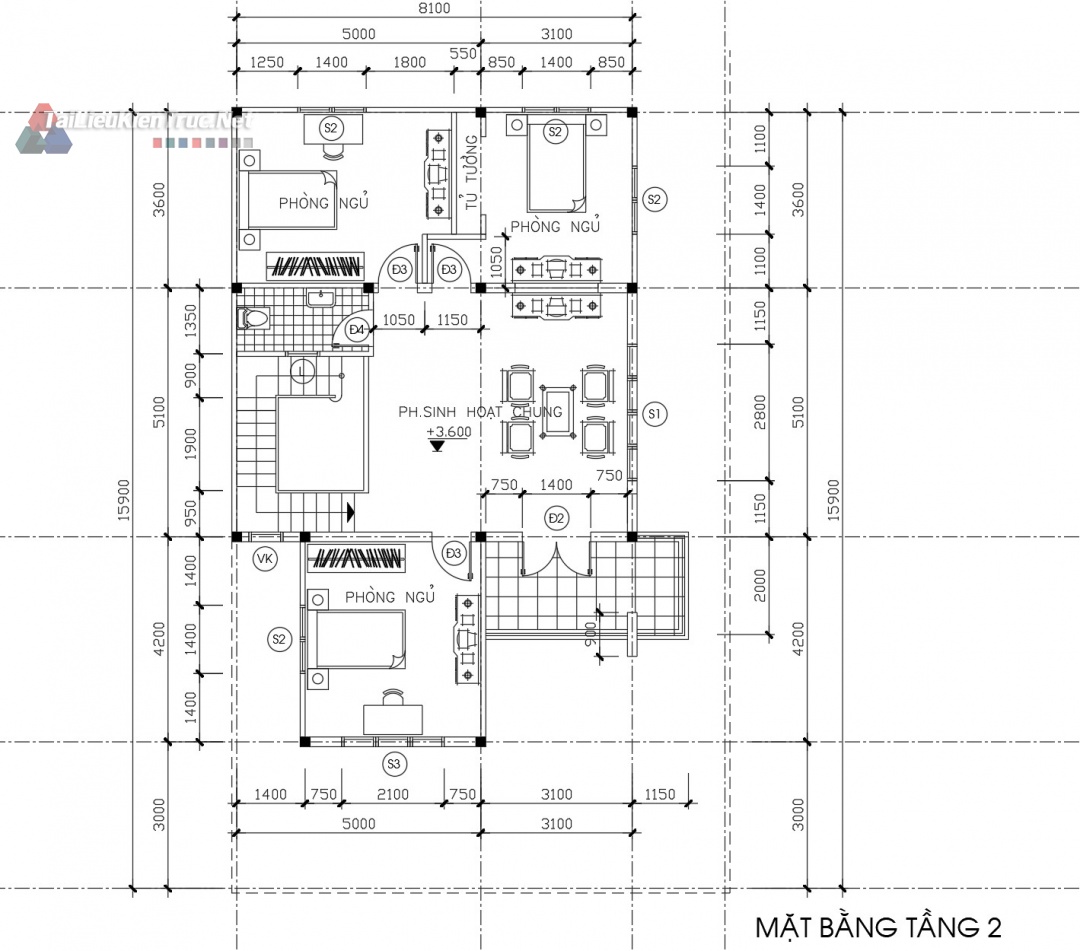

• Mặt bằng tầng 2: Là không gian nghỉ ngơi chính của gia đình, bao gồm 03 phòng ngủ với diện tích hợp lý. Trung tâm của tầng 2 là phòng sinh hoạt chung, đóng vai trò là không gian kết nối, nơi cả gia đình quây quần, thư giãn sau một ngày làm việc. Các phòng ngủ được bố trí khéo léo để đảm bảo sự riêng tư và đều có cửa sổ đón sáng tự nhiên.

2. Giải pháp kiến trúc mặt tiền và mái

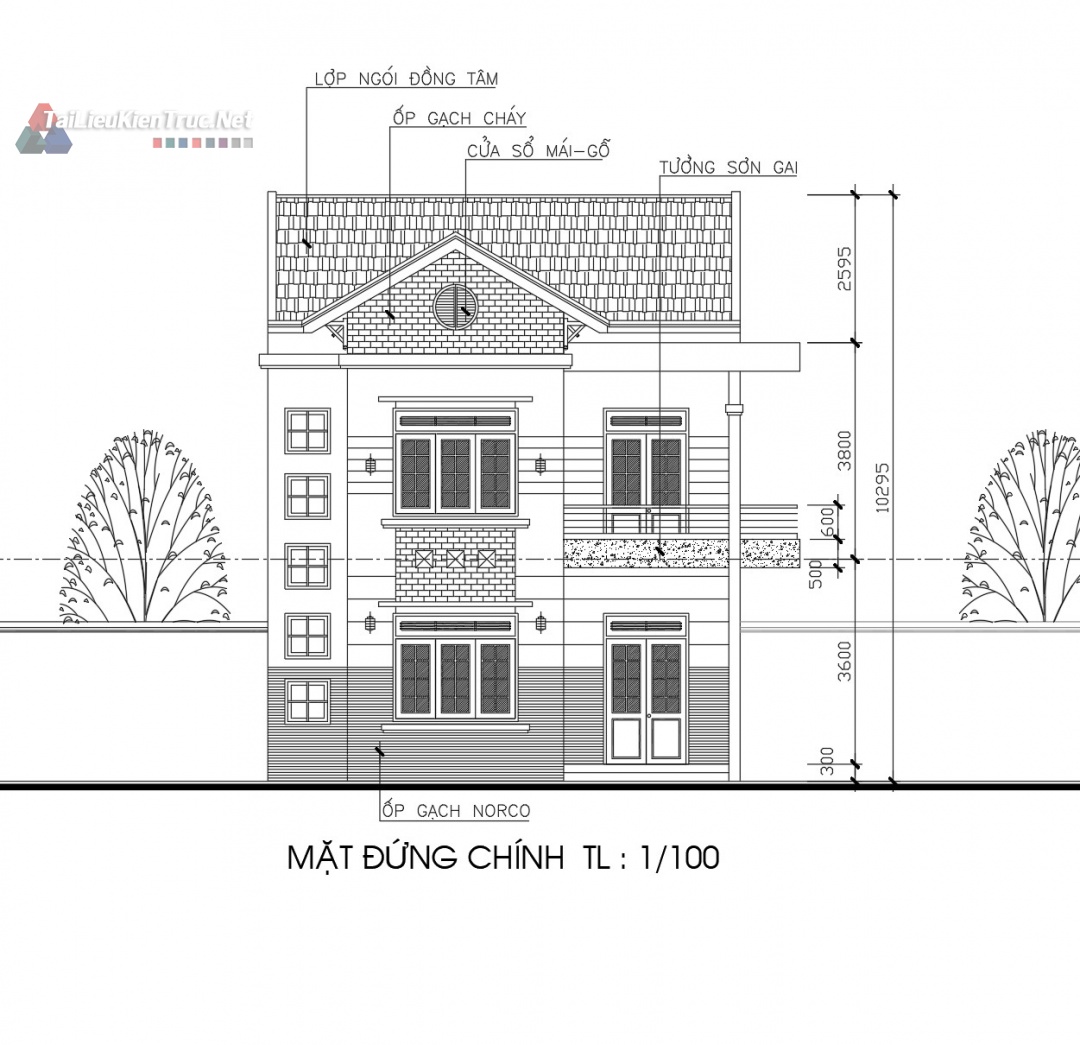

• Mặt đứng chính: Kiến trúc mặt tiền gây ấn tượng với sự kết hợp hài hòa giữa các đường nét hiện đại, khỏe khoắn và hệ mái Thái duyên dáng. Vật liệu được sử dụng đa dạng và tinh tế: gạch ốp Norco ở tầng 1 tạo sự vững chãi, sơn gai màu trắng ở tầng 2 mang lại vẻ thanh thoát. Các chi tiết gạch chảy, ban công và hệ cửa sổ gỗ tạo điểm nhấn thẩm mỹ đặc sắc.

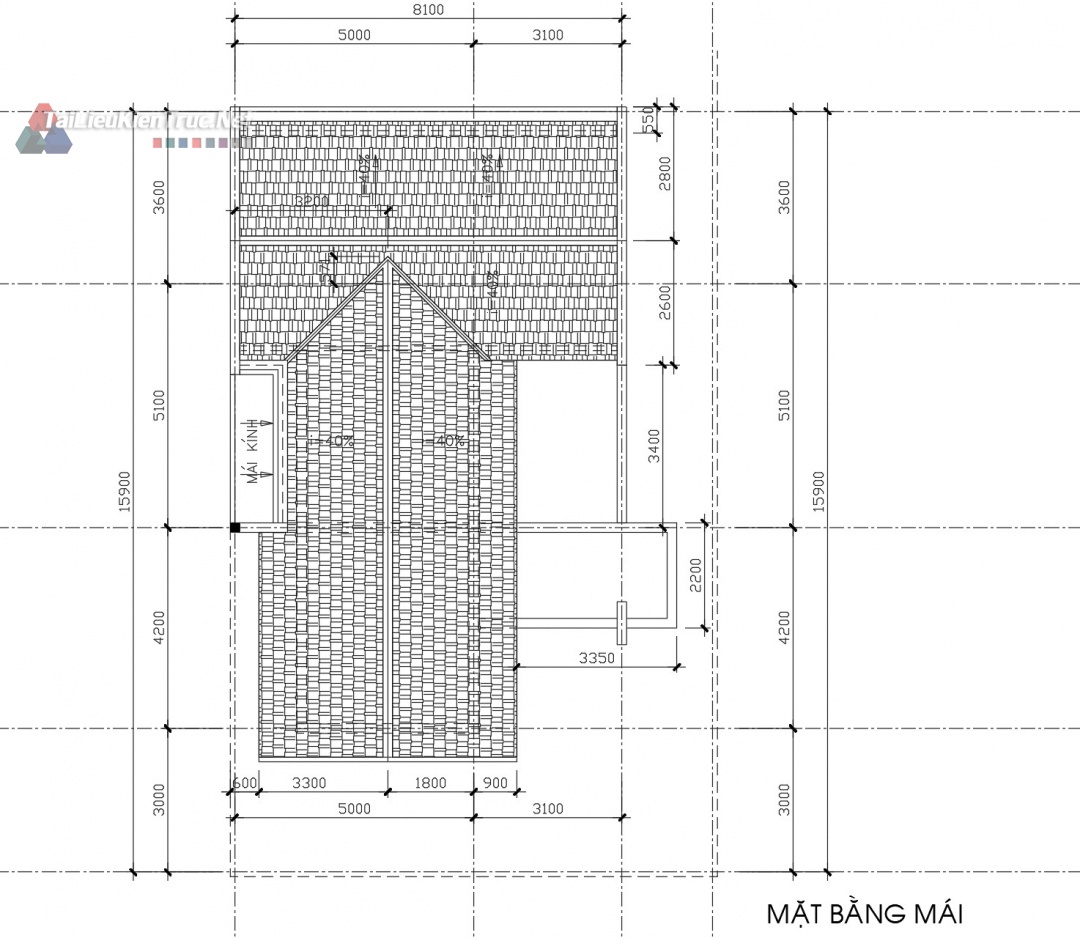

• Hệ mái: Hệ mái Thái lợp ngói không chỉ mang lại vẻ đẹp bề thế, sang trọng mà còn có tác dụng chống nóng và thoát nước mưa hiệu quả, rất phù hợp với khí hậu Việt Nam. Bản vẽ mặt bằng mái cho thấy sự tính toán kỹ lưỡng về độ dốc và cấu trúc mái. Đặc biệt, có một ô mái kính được bố trí thông minh để lấy sáng cho khu vực cầu thang hoặc giếng trời, giúp ngôi nhà luôn tràn ngập ánh sáng tự nhiên.

Giá trị tham khảo của hồ sơ thiết kế

Bộ hồ sơ này là một tài liệu tham khảo vô cùng hữu ích:

• Dành cho sinh viên kiến trúc: Đây là một ví dụ điển hình về cách tổ chức không gian, triển khai bản vẽ từ mặt bằng đến mặt đứng cho một công trình nhà ở phổ biến. Bạn có thể học hỏi cách bố trí công năng hợp lý và cách thể hiện bản vẽ chuyên nghiệp.

• Dành cho kiến trúc sư: Đây có thể là một phương án nền tảng để phát triển ý tưởng cho các dự án tương tự. Bạn có thể tiết kiệm thời gian trong giai đoạn lên ý tưởng sơ bộ, từ đó tập trung hơn vào việc sáng tạo và hoàn thiện chi tiết cho phù hợp với yêu cầu của chủ đầu tư.

Tải xuống bộ hồ sơ CAD kiến trúc nhà phố 2 tầng miễn phí

Tailieukientruc.net chia sẻ miễn phí toàn bộ file CAD (.dwg) của phương án kiến trúc này để các bạn tiện tham khảo, học tập và làm việc.

Chúc các bạn có thêm một tài liệu hữu ích cho công việc và học tập của mình. Đừng quên thường xuyên ghé thăm Tailieukientruc.net để cập nhật những tài liệu kiến trúc chất lượng và hoàn toàn miễn phí nhé!
