5. Bản vẽ ban công lan can kính, tam cấp, ram dốc

Trang chủ  >   Thư viện Autocad >   Bản vẽ chi tiết ban công

  • 5. Bản vẽ ban công lan can kính, tam cấp, ram dốc
    • TLKT
    • 02-10-2025
    • 0
    • 1
    • Chia sẻ bài viết này:
    •


    Có thể quan tâm

    Định dạng: rar
    Dung lượng file: 265 KB

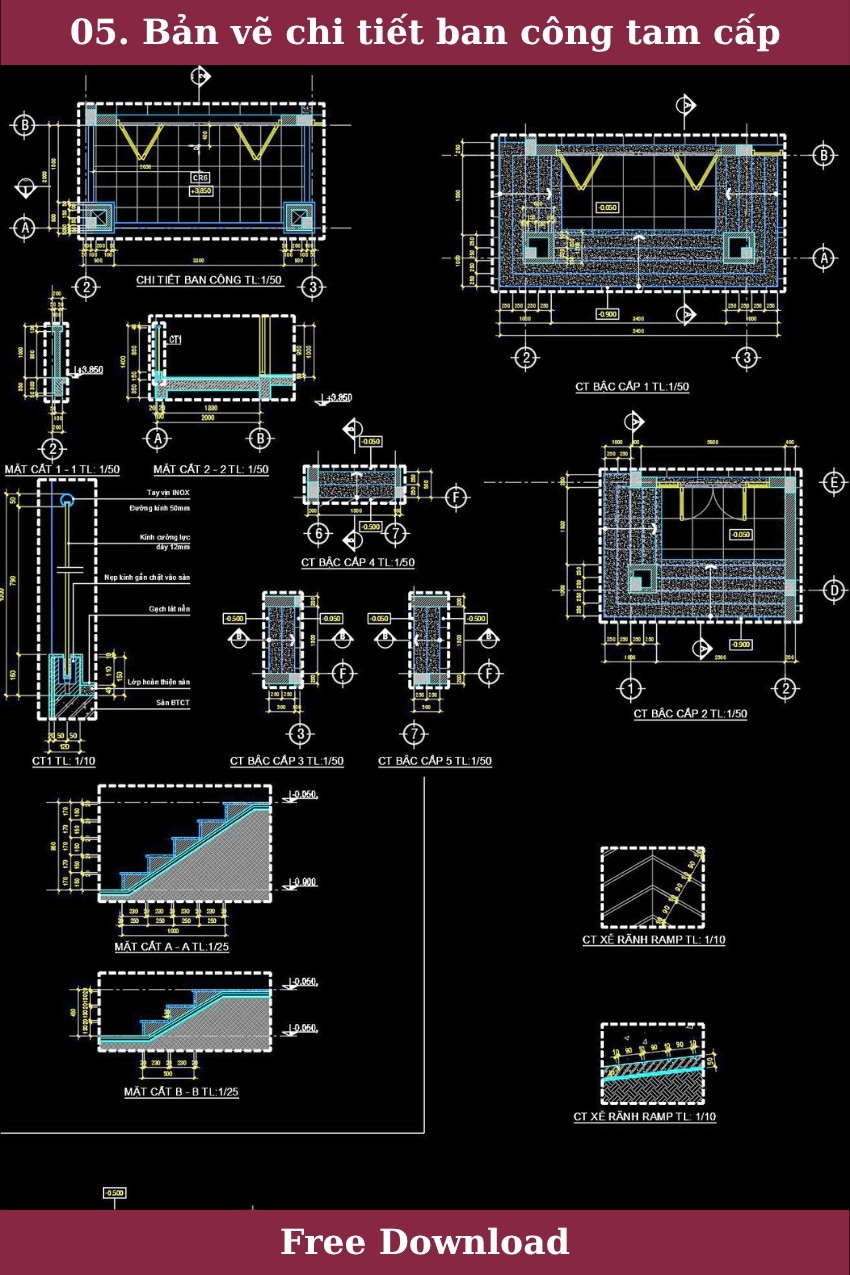

    Bản vẽ ban công lan can kính, tam cấp, ram dốc

    Tài liệu này cung cấp thông tin chi tiết về bản vẽ kỹ thuật cho thiết kế ban công tam cấp, với sự trình bày rõ ràng, chi tiết và chuẩn xác.

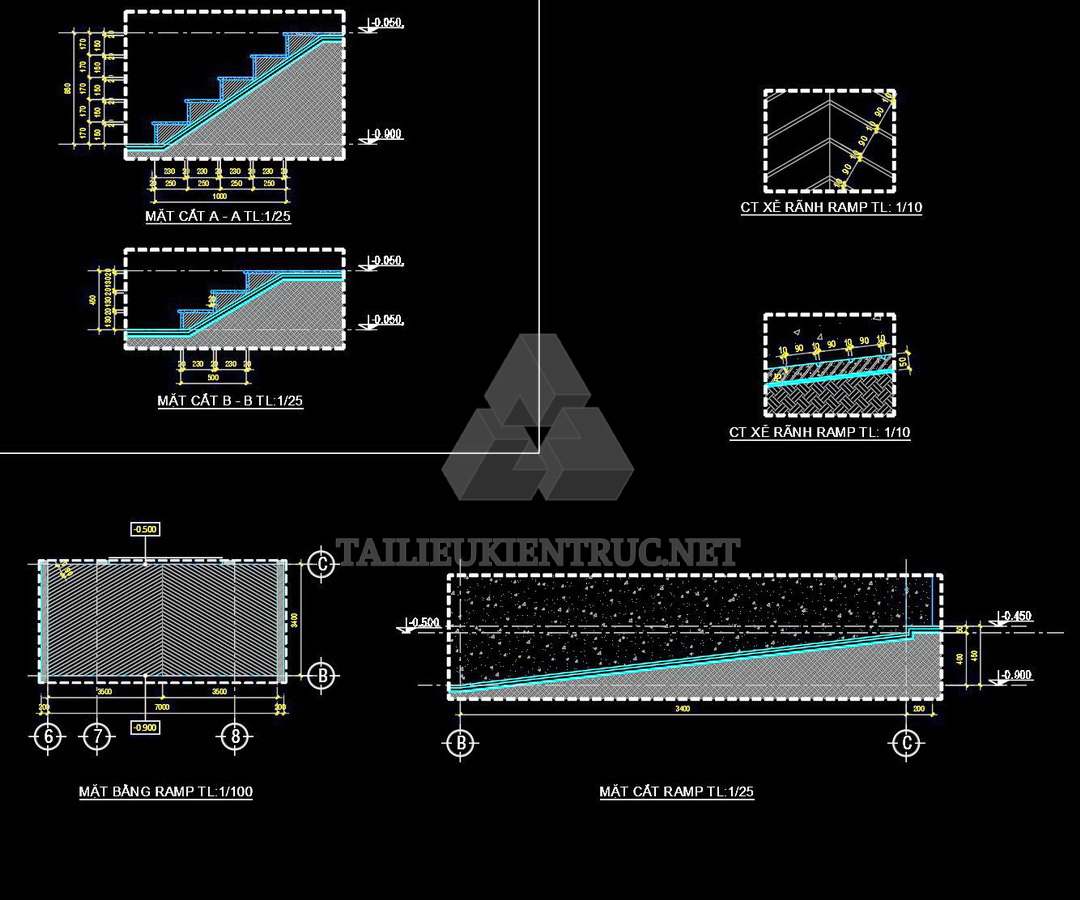

    Bản vẽ hiện đang dạng chi tiết của một ban công tam cấp, bao gồm nhiều góc độ và cấu trúc khác nhau, được thể hiện qua nhiều phần cắt và kích thước cụ thể. Dưới đây là mô tả chi tiết:

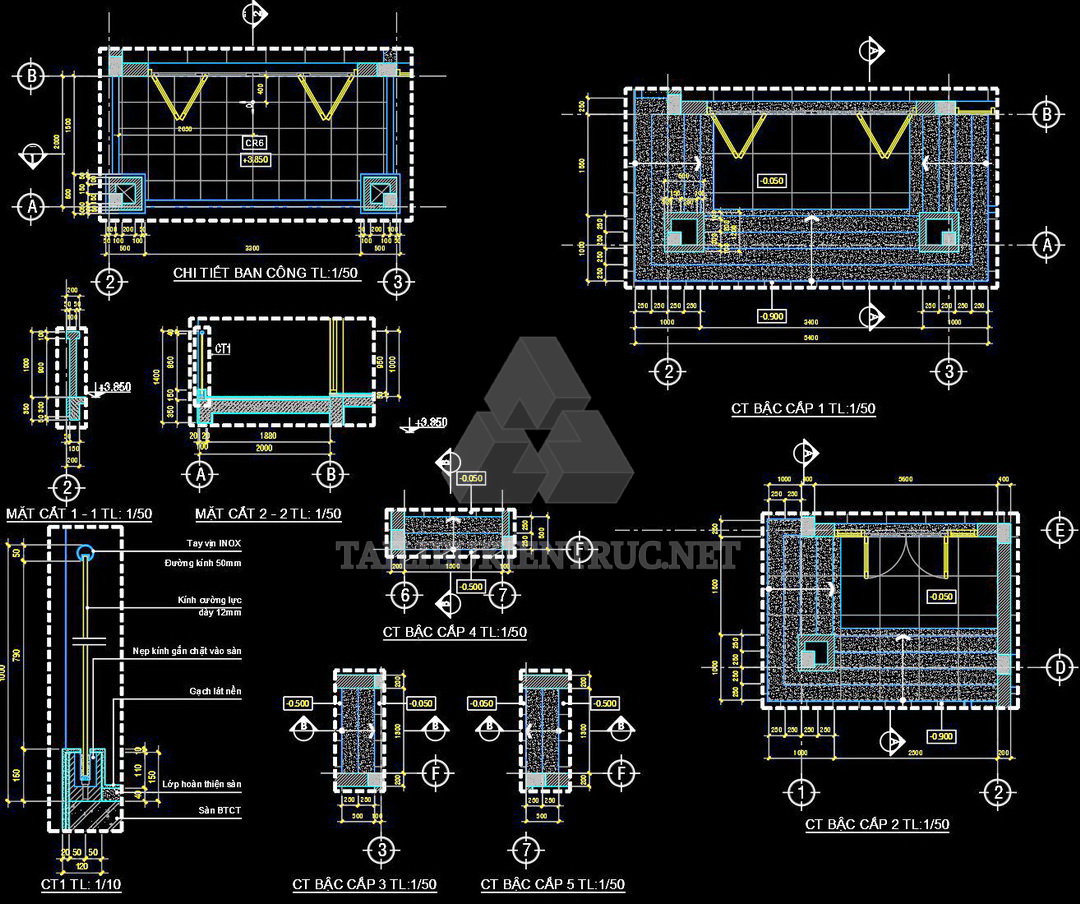

    - Hình ảnh hiển thị bản thiết kế kỹ thuật của ban công, bao gồm các chi tiết bố trí và cấu tạo. Các tỉ lệ mô tả như 1/50, 1/25 và 1/10 được sử dụng để thể hiện chi tiết toàn diện của từng bộ phận.


    - Đặc điểm nổi bật:
    Chất lượng chuyên nghiệp: Bản vẽ được thiết kế với độ chính xác cao, rõ ràng từ từng chi tiết nhỏ.
    Dễ dàng sử dụng: Với các chỉ dẫn chi tiết, người sử dụng có thể dễ dàng hiểu và áp dụng.
    Tương thích nhiều phần mềm: Các định dạng thường dùng giúp tích hợp tốt với các phần mềm kỹ thuật.
    Tiết kiệm thời gian thiết kế: Cung cấp mọi chi tiết cần thiết giúp giảm thời gian sản xuất bản vẽ mới.


    - Ứng dụng thực tế của bản vẽ rất rộng rãi, tạo điều kiện thuận lợi trong thi công và kiểm tra kỹ thuật. Lợi ích bao gồm việc dễ dàng phân tích cấu trúc và đảm bảo chất lượng thi công.


    - Bản vẽ bao gồm các chi tiết về kích thước tổng quan và vị trí các bộ phận như tay vịn INOX, kính cường lực, và lớp hoàn thiện sàn. Chúng được ghi chú rõ ràng với thông số kỹ thuật cần thiết như độ dày vật liệu và khoảng cách lắp đặt.


    Giá trị chuyên nghiệp:
    - Đây là tài liệu hữu ích cho các chuyên gia thiết kế và thi công xây dựng, đặc biệt là trong lĩnh vực kiến trúc ngoại thất. Nó hỗ trợ thiết kế, thi công và nhu cầu học tập của sinh viên và chuyên viên kỹ thuật.


    Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.


    Khám phá thêm hàng nghìn mô hình AUTOCAD miễn phí khác!

    Hãy truy cập ngay Thư viện AUTOCAD của chúng tôi để tải về những tài nguyên tuyệt vời, giúp nâng cao chất lượng và hiệu quả công việc của bạn!

    <<<<< >>>>>
